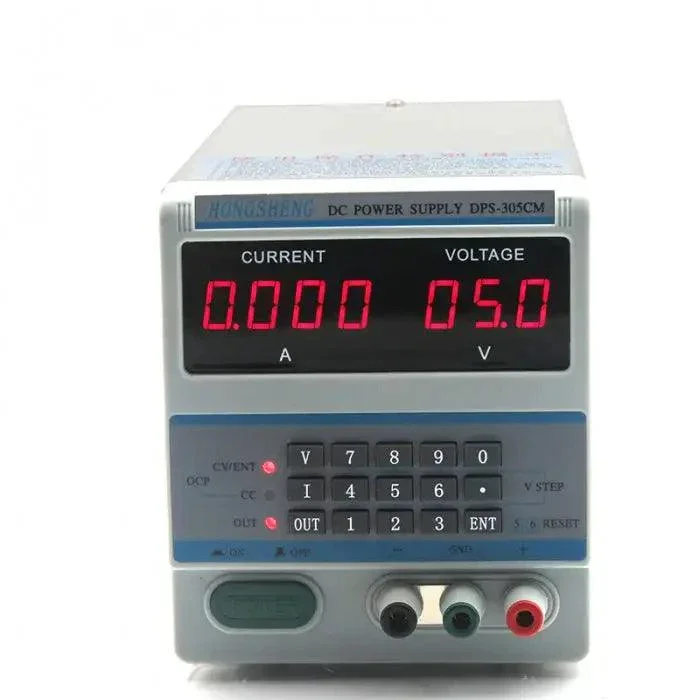

Alimentation CC réglable DPS-305 0-30 V 0-5 A Affichage LED

Alimentation CC réglable à entrée numérique série DPS, affichage LED, réparation de téléphone portable, test d'alimentation, alimentation régulée

La valeur de tension étant saisie par clavier numérique, le temps de réglage de la tension est réduit et le réglage du potentiomètre traditionnel, dû à l'instabilité de la tension, est totalement éliminé. L'alimentation interne, équipée d'un interrupteur électronique, permet d'ouvrir facilement la charge de sortie.

Tension d'entrée : 110 V/220 V ± 10 % 50/60 Hz

Puissance de sortie : DPS-305BF 0 à 30 V 0-5 A
DPS-305BM 0 à 30 V 0-5 A

Option 1 : DPS-305BM : BM : Précision de l'affichage à quatre chiffres ± 0.001 A (1 mA)

Option 2 : fonction ajoutée au DPS-305BF : BF : Affichage à cinq chiffres, précision ± 0.0001 A (0.1 mA)

Fonction d'alarme sonore d'alimentation
Test du signal du téléphone portable
Affichage des chiffres plus actuels

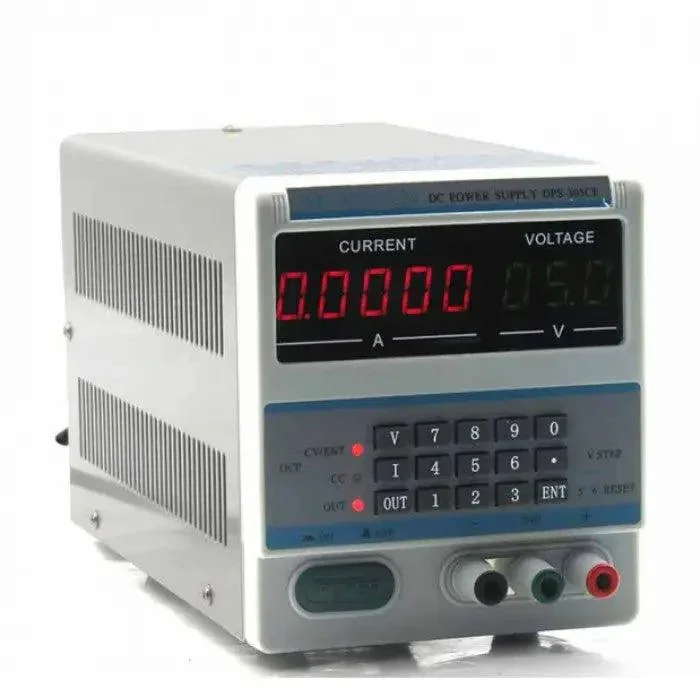

Option 3 : fonction ajoutée au DPS-305CF : Affichage à cinq chiffres, version plus récente que le DPS-305BF, stockage de mémoire ajouté et fonction de verrouillage de la mémoire par mot de passe.

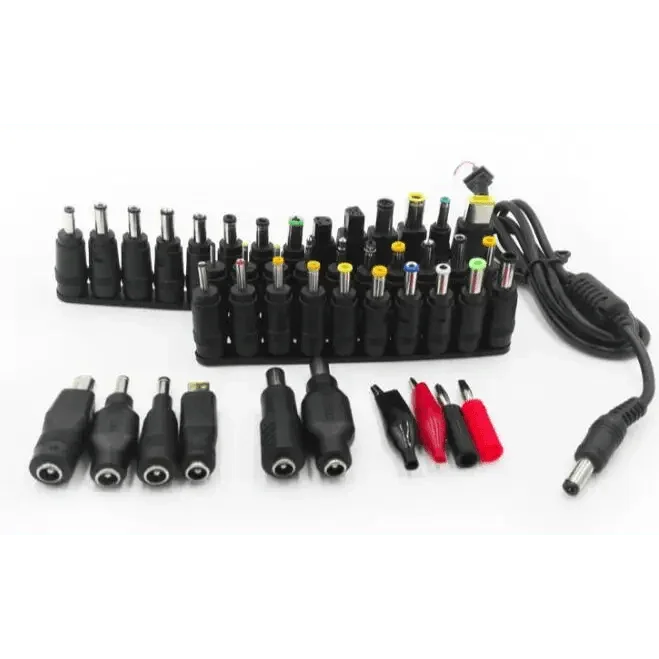

Câble d'alimentation CC ajouté : 44 câbles de conversion d'alimentation

Fonction à valeur ajoutée : un appel rapide de 10 groupes de données de tension et de courant et le stockage des 10 groupes de données de tension et de courant requis par l'utilisateur, le verrouillage du clavier par mot de passe, empêchent toute utilisation abusive ou vandalisme.

Spécification :
1 : conditions de travail nominales et dimensions

Tension d'alimentation 220V + 10% 50/60Hz (110V à commander)
Conditions de travail : température 0-40 humidité relative 80 %
Température de stockage : - 10-70 C 70 % d'humidité relative
Dimensions : 265 x 128 x 150 mm (P * L * H)

2 : Paramètres d'état régulés

La tension de sortie de 0 à 30 V peut être réglée en continu (pour distinguer la valeur de 0.1 V)
Précision de la tension de sortie : + 0.1 V
Stabilité de tension : < 0.01 % + 3 mv
Stabilité de charge : < 0.01 % + 3 mv
Temps de récupération : 100 µS
Tension de bruit d'ondulation : < 1 mVRMS (5 Hz-1 MHz)
Coefficient de température : < 300 PPM / C

3 : Paramètres d'état de courant constant

Valeur de courant constant : 305 CM 5A Ma courant constant maximum 500 mA
303CM 3A Ma courant constant maximum 500 mA
Courant de sortie à courant constant de 0 à la valeur nominale réglable en continu (pour distinguer la valeur de 0.01 A)
Précision de sortie de courant constant : + 0.01 A (précision de courant constant MA : + 1 mA)
La stabilité actuelle du < 0.1%+3mA
Stabilité de charge < 0.1 % + 3 mA
Courant de bruit d'ondulation < 3 mARMS

4 : Précision de l'affichage du courant et de la tension

Précision d'affichage de la tension : + 0.1 V (état de courant constant)
Précision d'affichage du courant : + 0.01 A (pression constante)
Précision d'affichage du courant Ma : + 1 mA (pression constante)

5 : Capacité de stockage

Stockage et appel de dix données de courant et de tension ( 305 / CM )
Initialement a été déposé dans les données : 1 touches ( 3V ) 2 ( 5V ) bouton bouton 3 ( 9V ) 4 ( 12V ) 5 bouton bouton bouton ( 13.8V ) 6 ( 15V ) 7 ( 18V ) 8 bouton bouton bouton ( 19V ) 9 ( 20V ) 0 ( 24V ) la valeur actuelle de la touche est de 5A, l'utilisateur peut modifier arbitrairement la tension et le courant souhaités.

6 : Une plage de pas de tension

Échelon de tension de levage 10 V / 1 V / 0.1 V
Fonctionnalités à trois panneaux
En 1, le panneau avant
Fenêtre d'affichage actuelle
Fenêtre d'affichage de la tension
Clavier de saisie de données (les touches à double fonction sont : 0 / mA point décimal / verrou / ENT / mot de passe 4 / stepper
7 / 8 / 9 étape étape / étape / étape 2 / 1 étape 3 / étape )
Lampe témoin à tension constante / ENT
Lampe à courant constant
Indicateur de sortie
Indicateur d'état Ma
Interrupteur d'alimentation
Ports de sortie : « - » polarité négative (noir)
GND : borne de mise à la terre (verte)
Ports de sortie : « + » le positif (rouge)
