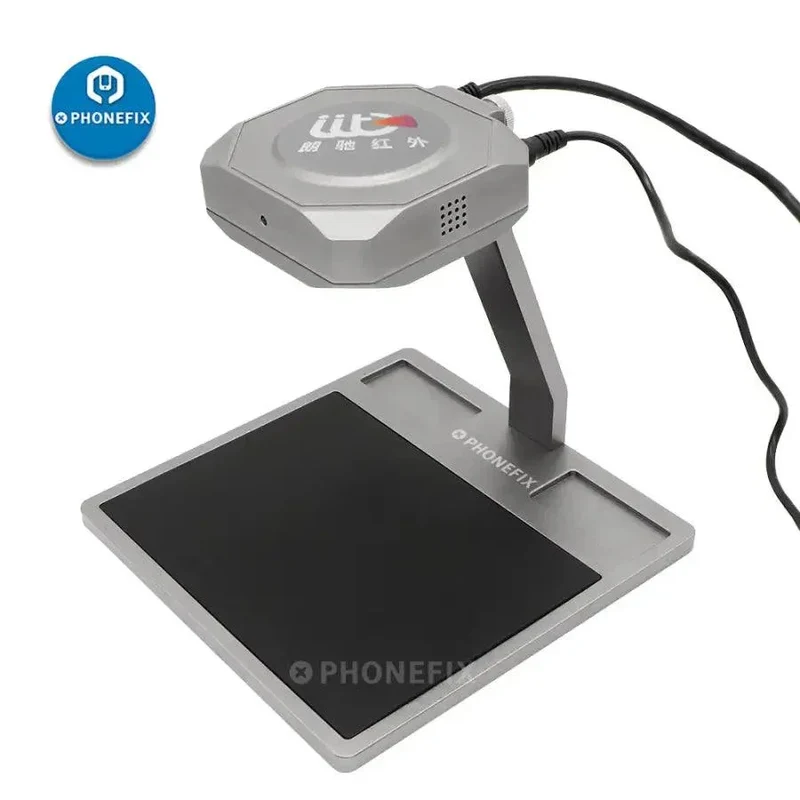

Analyseur d'imagerie infrarouge par caméra thermique pour tests de défauts de circuits imprimés

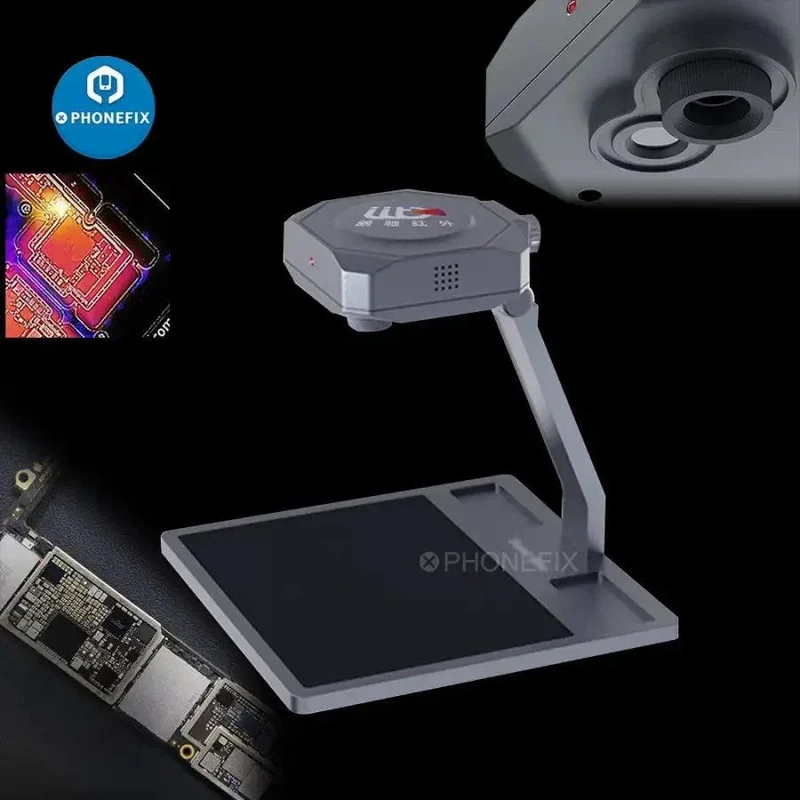

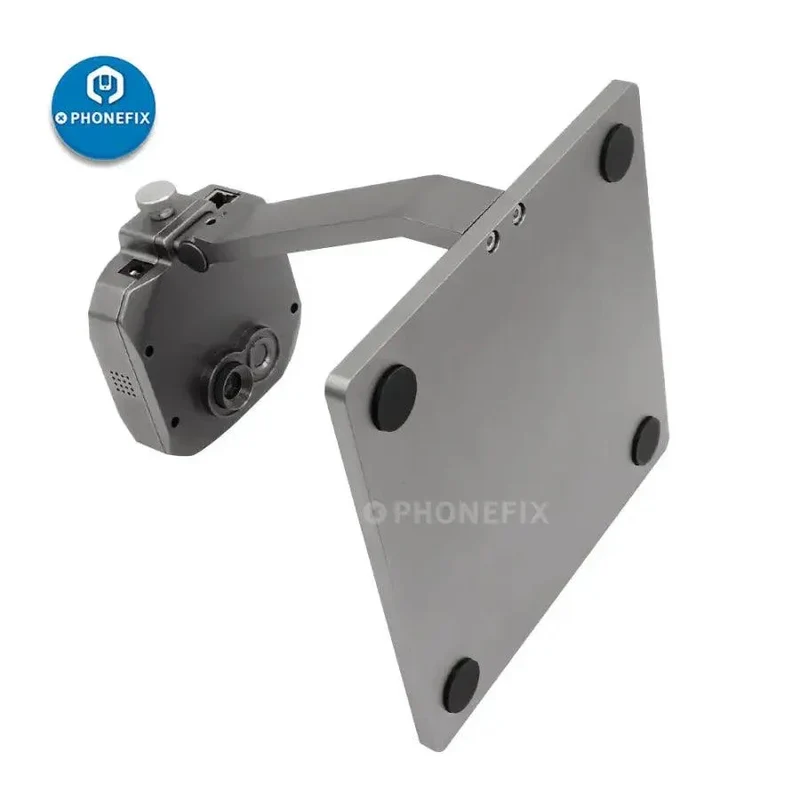

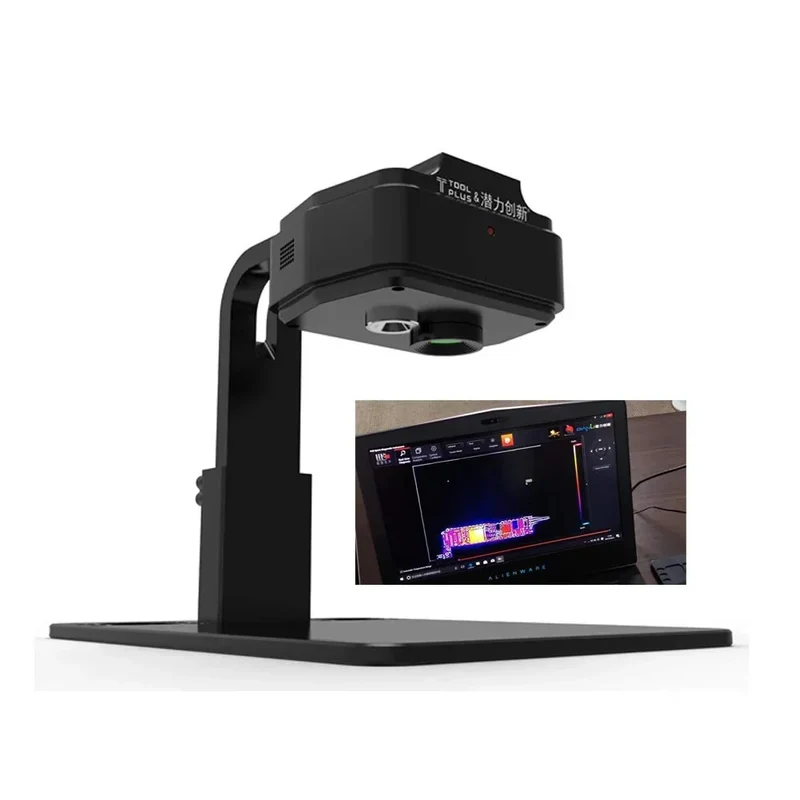

Caméra d'imagerie thermique infrarouge LINCSeek IIT Shortcam pour la réparation de circuits imprimés de la carte mère. LINCSeek Shortcam II Instrument de diagnostic de défaut de carte de circuit imprimé d'analyseur d'imagerie thermique infrarouge.

L'instrument de diagnostic de défaut de PCB de téléphone est une machine professionnelle de réparation de diagnostic de carte de circuit imprimé de défaut de PCB de téléphone portable, il est utilisé pour le diagnostic de la température des composants du téléphone portable pour juger si le PCB du téléphone portable est en court-circuit, l'analyseur d'image thermique infrarouge peut tester votre carte principale de téléphone portable, carte principale de PC, carte principale de multimètre et de nombreuses autres cartes PCB très rapidement et avec précision.

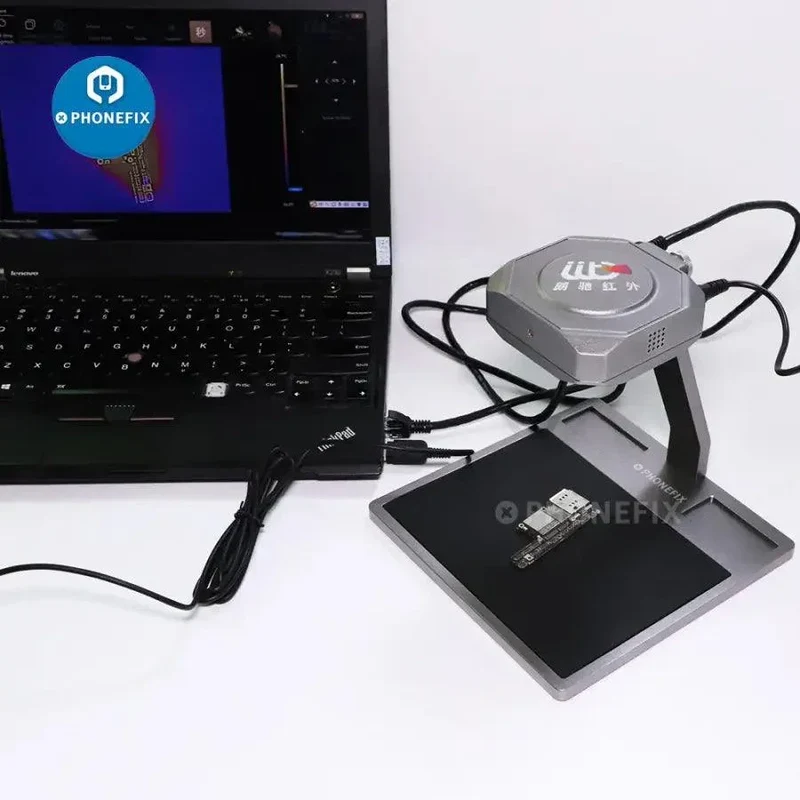

Remarque : L'appareil est une unité principale noire, sans PC (ordinateur personnel), compatible uniquement avec Microsoft Windows. Facile à utiliser, il suffit de connecter l'appareil et d'installer le logiciel. Pour l'utiliser, la carte mère doit être branchée à l'alimentation.

Caractéristiques :

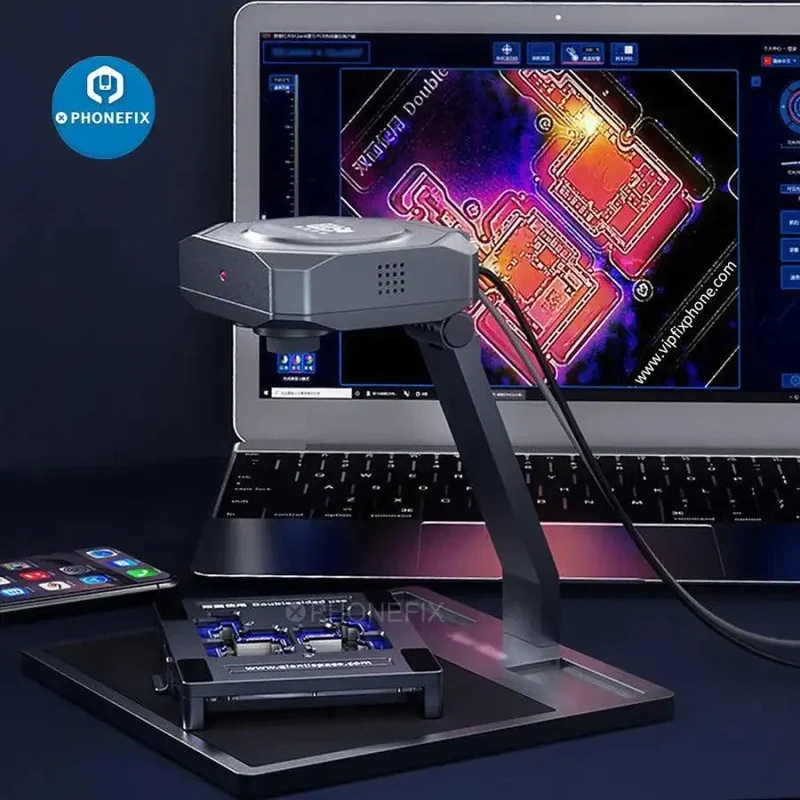

1. Détectez la température de fonctionnement de la puce de la carte mère, de la résistance et du condensateur grâce au puissant logiciel d'analyse intelligent du PC et à l'algorithme intelligent ;
2. Localisez rapidement la capacité de fuite de micro-courant, la position de court-circuit ;
3. Grâce à l'analyse du mode de comparaison de la carte mère normale / anormale, identifiez rapidement et précisément la puce problématique, aidez le technicien de réparation téléphonique à dépanner la carte mère, améliorez considérablement l'efficacité et la précision de la maintenance de la nouvelle génération d'équipements de révision

Spécification :

• Résolution: 160x120
• Plage de longueurs d'onde : 7.5-13.5 μm

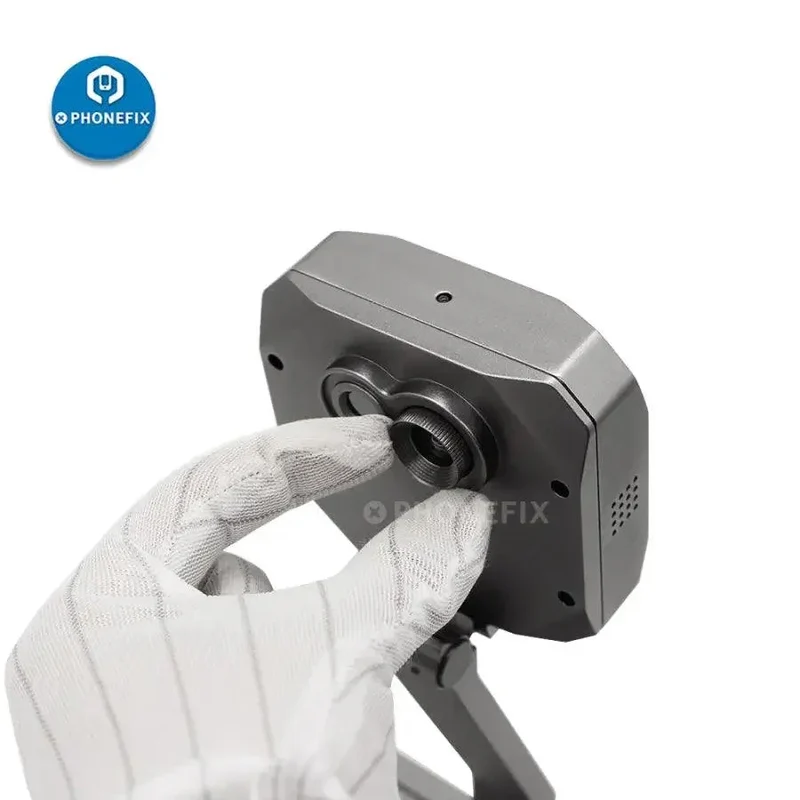

• Angle de l'objectif : 57° x 44°
• Partie visible des paramètres : résolution 1920x1080

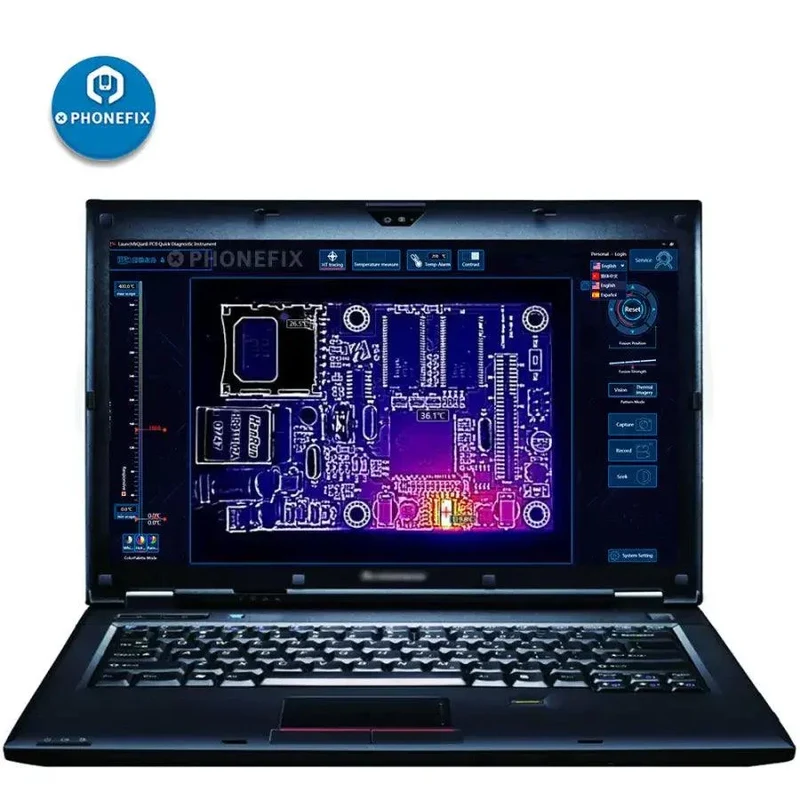

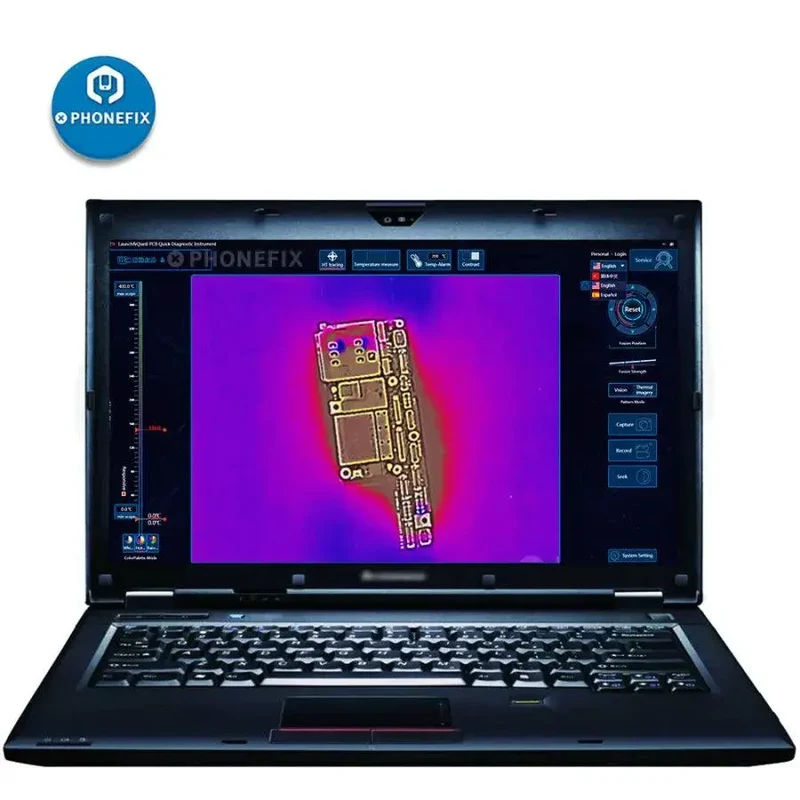

• Mode d'affichage : Visible / Imagerie thermique infrarouge / Positionnement à double entrelacement optique

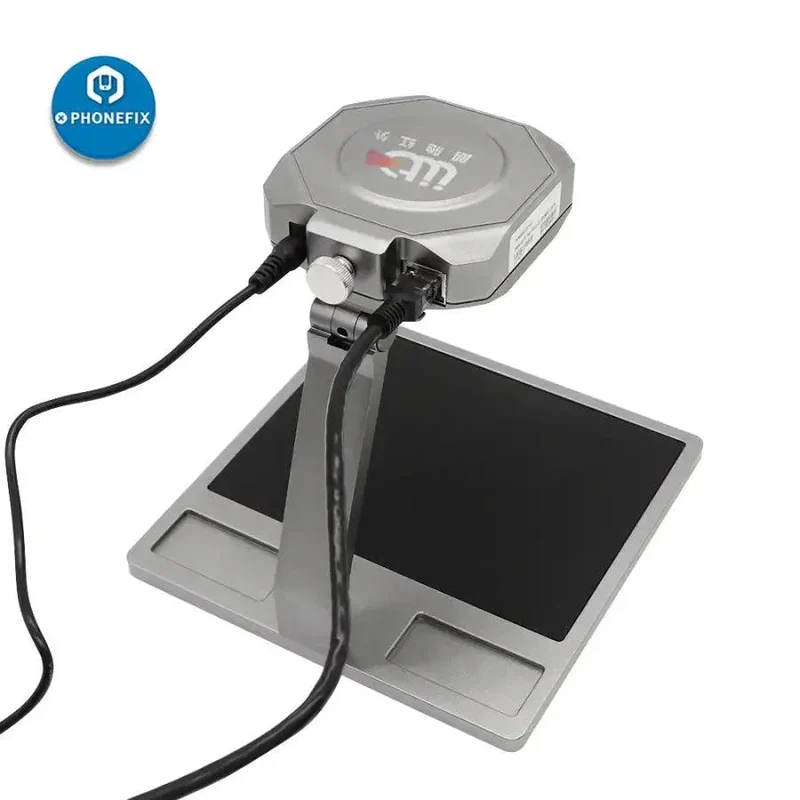

• Alimentation : Tension d'entrée 5-26 V CC
• Consommation électrique : 2.2 W (maximum 3 W)
• Fonction de température : température maximale

Dépannage de la caméra thermique pour circuit imprimé de téléphone portable, lien de téléchargement du logiciel :

https://pureecrangaming.com/file/d/1MupQ3yqSnIIJnxRU5P1GUpIagAWrNAgl/view?usp=sharing
