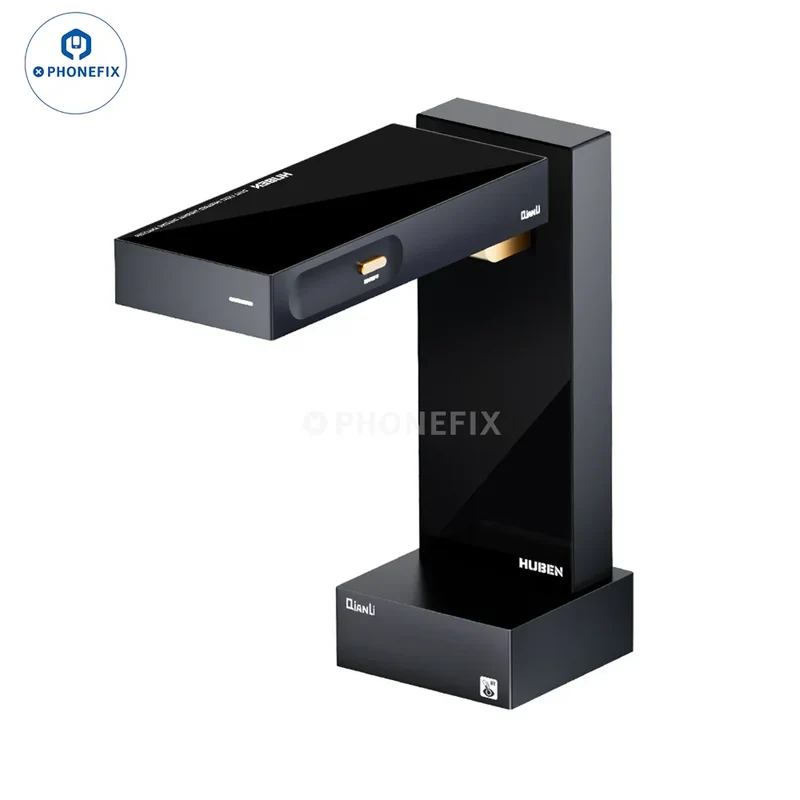

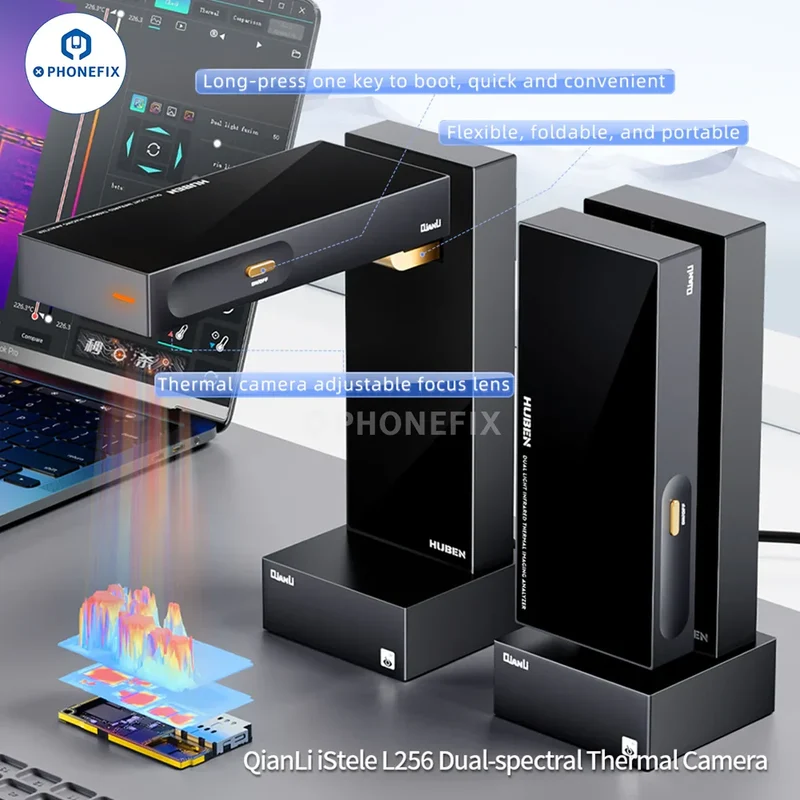

Caméra thermique bispectrale QianLi L256 iStele pour la détection de fuites de circuits imprimés

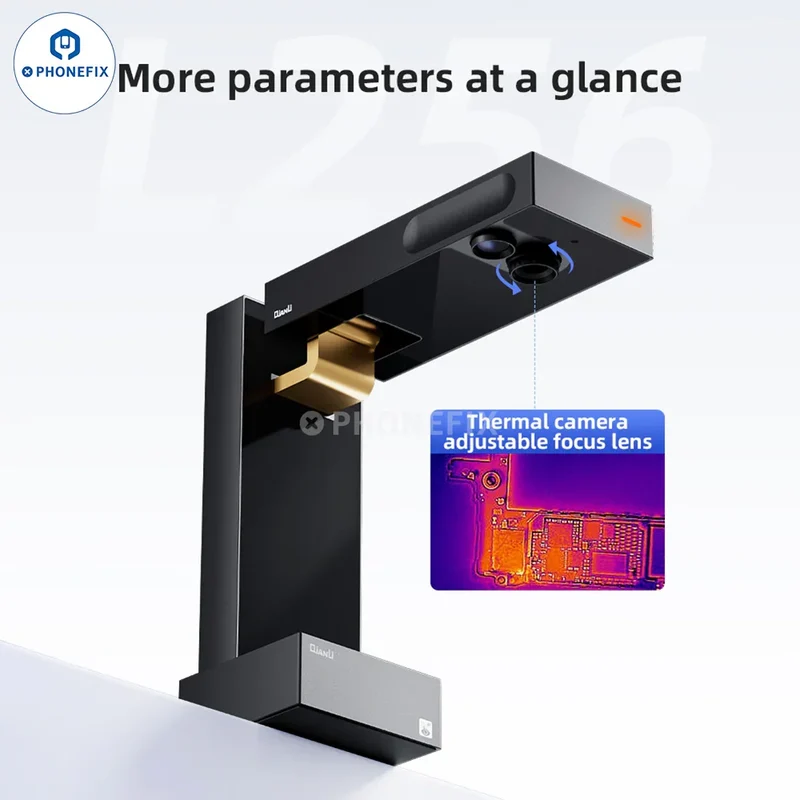

Caméra thermique double spectre QianLi L256 iStele, outil de diagnostic et de détection rapide des fuites et courts-circuits de la carte mère. Caméra thermique double spectre pliable L256 iStele avec objectif à focale réglable et lumière visible pour la réparation des défauts des circuits imprimés des téléphones portables.

Spécifications de l'imageur thermique à double spectre Qianli L256 iStele :
Résolution: 256 * 192.
Plage de longueurs d'onde : 8-14 µm.
Angle de champ de vision : 56° x 42°.
Résolution de la lumière visible : 400 W.

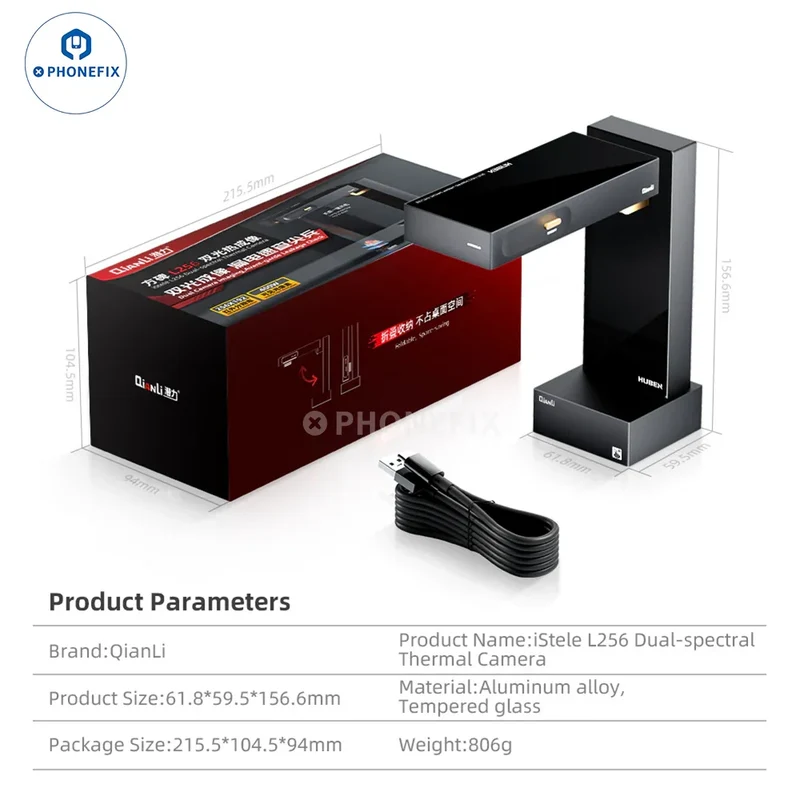

Taille du support : 61.8*59.5*156.6 mm.
Installation : Intégrée.
Tension d'entrée : 5 V CC.
Consommation électrique : < 250 mW.
Mode d'affichage : Renforcer les bords, superposition de lumière visible, lumière visible unique, imagerie thermique unique.
Type d'interface : Type-C.
Format de stockage d'image : JPG (640 × 480).
Format de stockage vidéo : MP4.
Fonction de mesure de la température : mesure de la température à pleine échelle.
Distance de mesure de la température : 2 mm ~ ∞ (Remarque : hauteur de l'objectif à partir du bureau 130 mm).
Précision de mesure de la température : ±5℃/±5%.
Plage de mesure précise de la température : 0℃~120℃.
Plage de température de stockage : -15℃~+60℃.
Humidité : 95 % d'humidité relative.
Fonction d'application : Vérification rapide à une touche, suivi des températures élevées et basses, mesure de la température de la zone partielle, grossissement partiel, analyse comparative, capture, vidéo.

Caractéristiques :

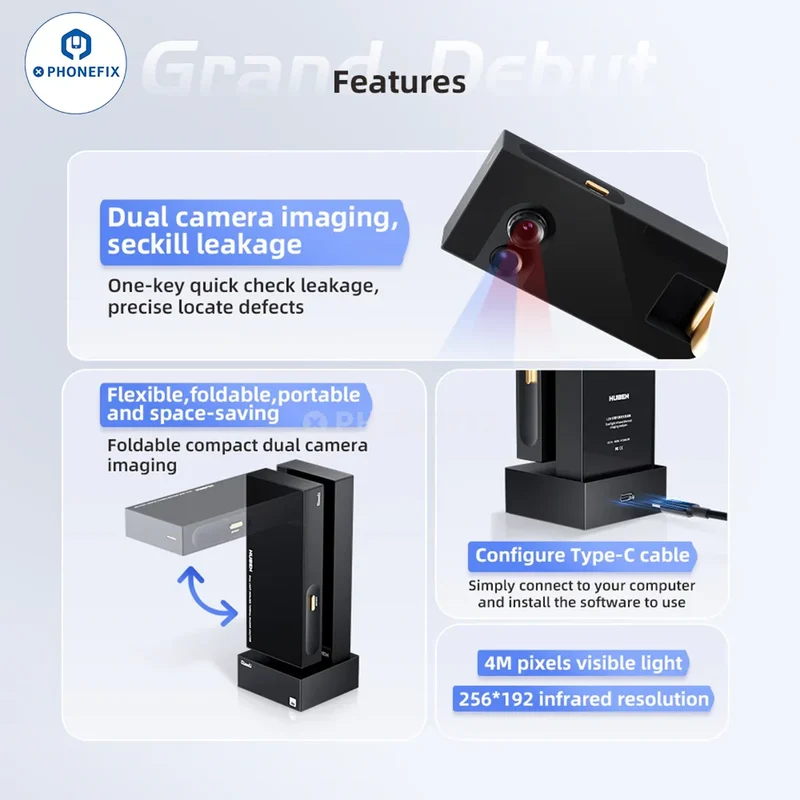

1. Caméra thermique double spectre QianLi L256 iStele, détecteur rapide de fuites.
2. Imagerie à double caméra, fuite de seconde mort, vérification rapide des fuites en une seule touche, localisation précise des défauts.

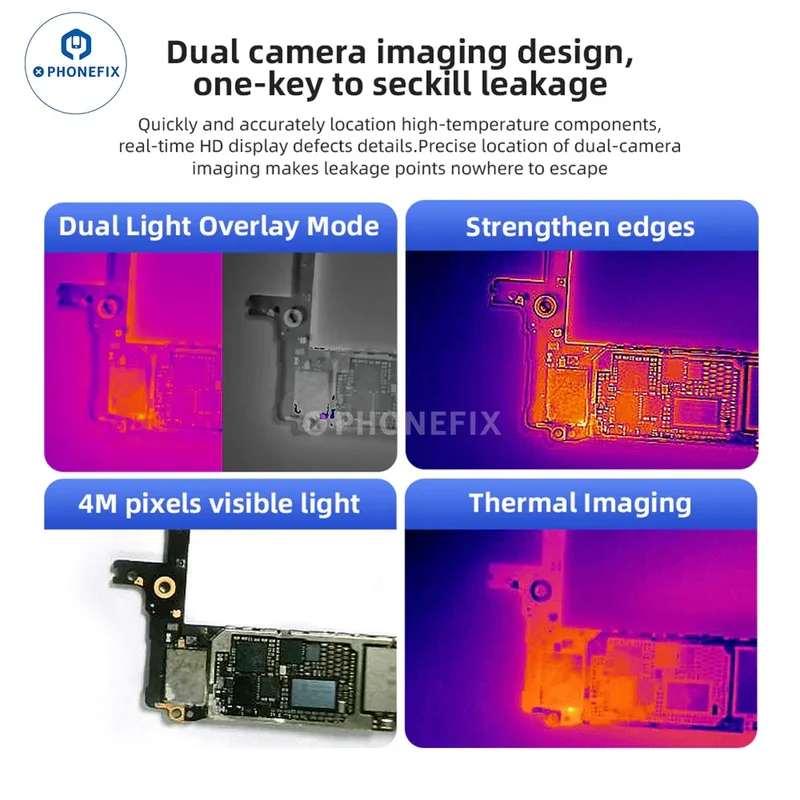

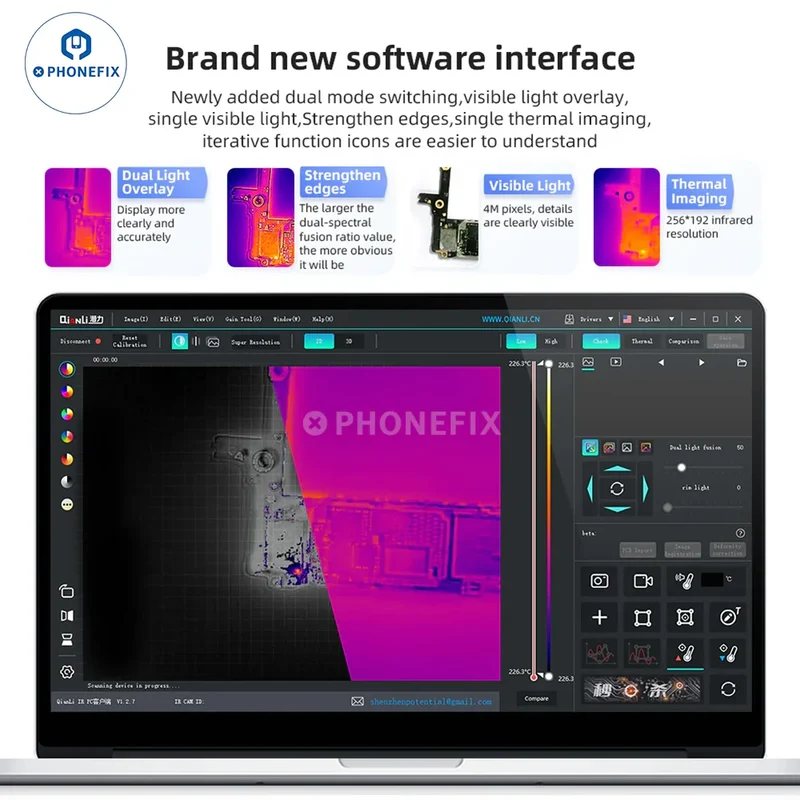

3. La commutation en mode double, les bords renforcés, la superposition de lumière visible, la lumière visible unique, l'imagerie thermique unique et les icônes de fonction itératives sont plus faciles à comprendre.
4. Configurez le câble Type-C, connectez-le simplement à votre ordinateur et installez le logiciel à utiliser.

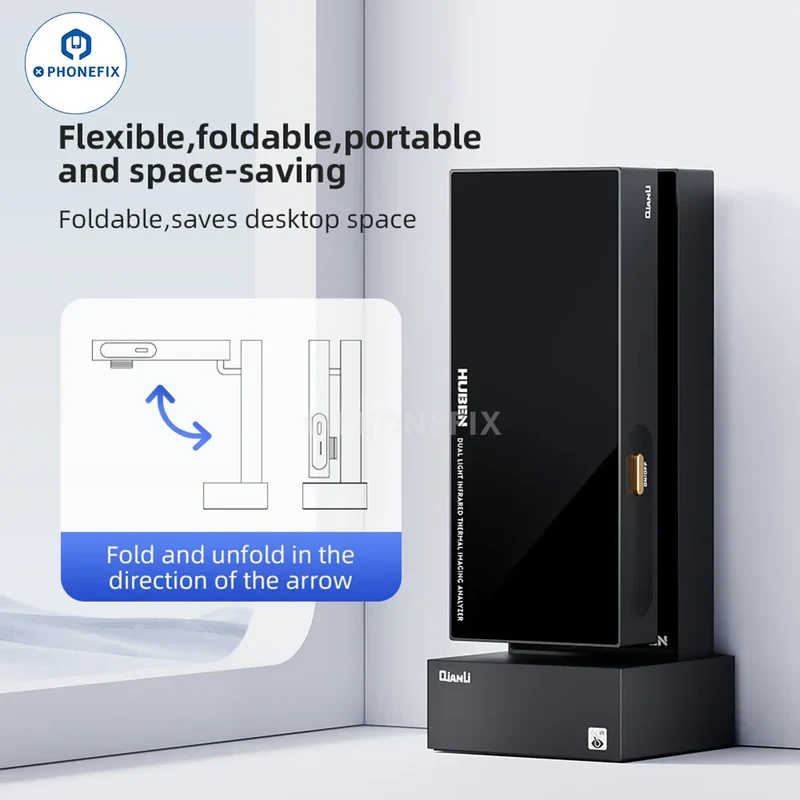

5. Imagerie à double caméra compacte pliable, flexible, pliable, portable et peu encombrante.
6. Localisation rapide et précise des pièces à haute température, affichage HD des détails des défauts en temps réel. Imagerie à double caméra pour un positionnement précis, empêchant toute fuite.
7. Localise rapidement les points de température anormaux grâce à la température en temps réel et résout soigneusement les défauts en ajustant la plage de température.
- Si la température dépasse la température de réglage, un cadre rouge clignotera et un son sera émis par l'ordinateur.
- Utilisez la fonction « Traçage haute température » ​​pour suivre le point de température le plus élevé de l'image entière et marquer la valeur de température.
8. Mode professionnel pour l'évaluation des produits et l'analyse de la distribution thermique, comme l'analyse de la rationalité de la conception de la structure thermique des circuits imprimés, la conception de l'efficacité de la dissipation thermique des produits, etc.
9. Optimiser la conception de la distribution thermique, la vérification comparative des défauts et des différences de travail, la comparaison des courbes d'enregistrement de température régionales, la comparaison des superpositions, etc.
10. En cas de faible fuite de courant ou de sources d'interférence à proximité, si le composant de fuite ne peut pas être directement localisé par la fonction de vérification rapide de fuite, vous pouvez modifier le contraste de l'image en ajustant la plage de température pour localiser le composant de fuite.
