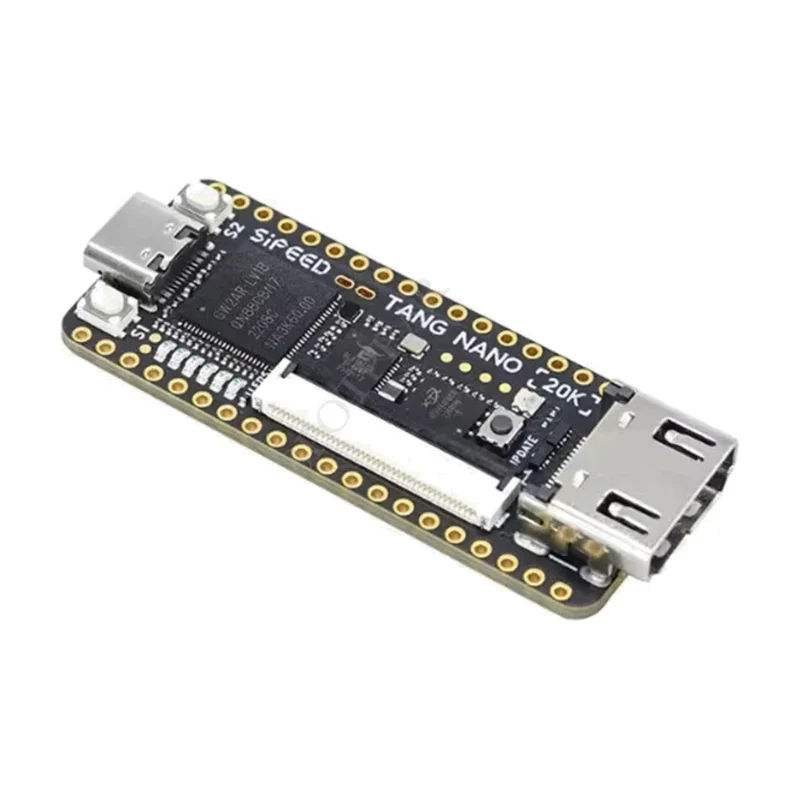

Carte FPGA Sipeed Tang Nano 20K — GOWIN GW2AR-18, sortie HDMI et lecteur microSD

Tang Nano 20K : reconstruire une console en logique, pas l'émuler

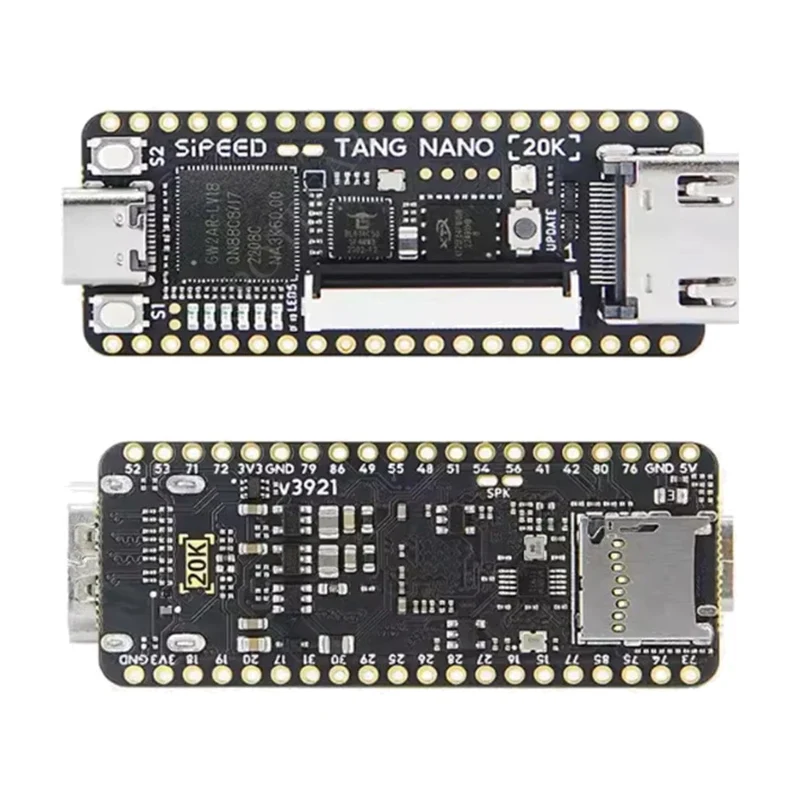

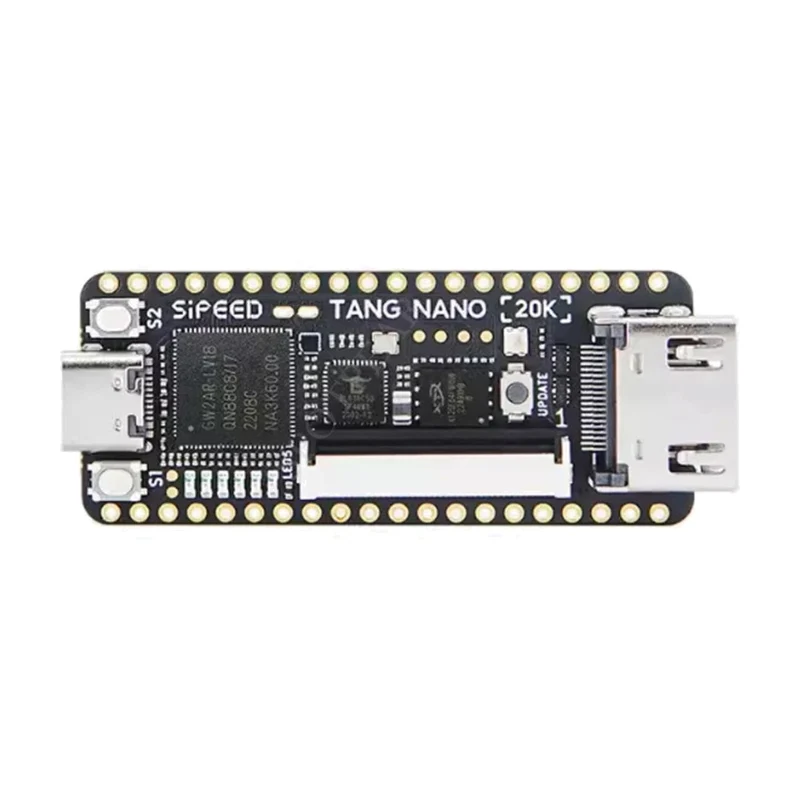

Une carte de développement FPGA de la taille d'une clé USB, conçue par Sipeed autour d'une puce GOWIN GW2AR-18. C'est la base matérielle des projets de rétro-informatique en logique reconfigurable — NESTang, MiSTeryNano, cores Game Boy ou Megadrive. Sortie HDMI et lecteur microSD directement sur la carte.

Ce que ça fait

• 20 736 cellules logiques : 15 552 bascules, 828 Kbit de Block SRAM et 48 multiplieurs 18×18. De quoi faire tenir les cores 8 bits et une partie des cores 16 bits.

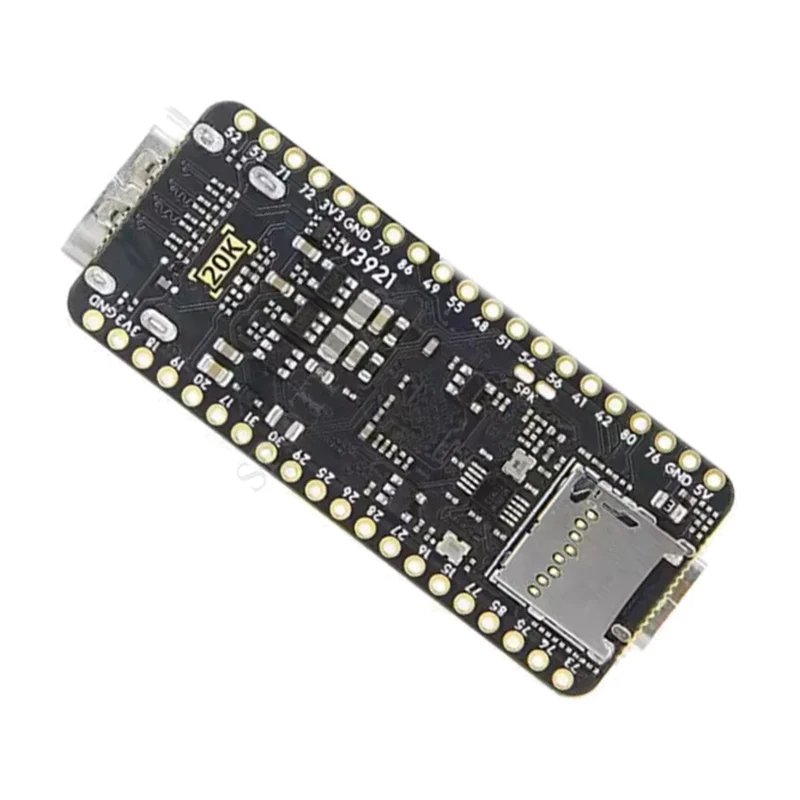

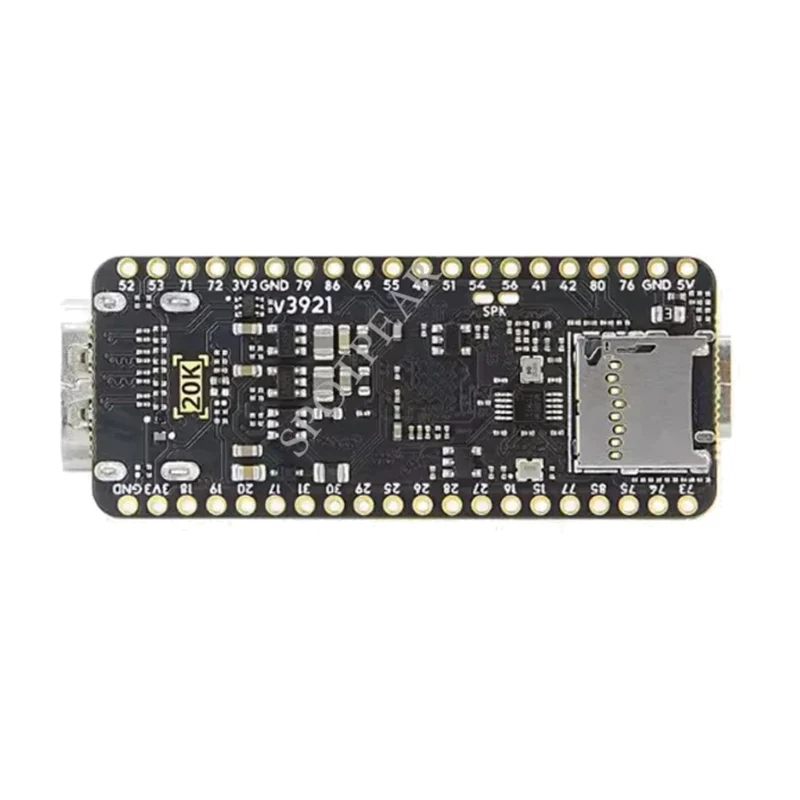

• HDMI et microSD sur la carte : image sur un téléviseur moderne et chargement des fichiers depuis la carte, sans carte d'extension à ajouter.
• Débogueur BL616 intégré : JTAG, USB-UART et USB-SPI passent par le seul câble USB-C. Aucune sonde de programmation à acheter en plus.

Ce que ça ne fait pas

• Ce n'est pas une console prête à jouer. Ni boîtier, ni manette, ni alimentation secteur, ni système préinstallé : la carte sort nue de sa boîte.
• Les barrettes de connecteurs sont livrées non soudées. Tant qu'elles ne le sont pas, aucun GPIO n'est accessible — donc aucune manette câblée.
• 64 Mbit de SDRAM, soit 8 Mo. Les cores lourds — Neo Geo, arcade CPS2, PlayStation — n'y tiennent pas. Ce n'est pas un MiSTer FPGA au format réduit.
• Il faut installer l'IDE GOWIN sur un PC et flasher soi-même un bitstream. Rien ne démarre à la mise sous tension.
• Livrée sans jeux, conformément à la loi. Aucun fichier de jeu n'est fourni, ni préinstallé, ni téléchargeable depuis notre site.
• La carte microSD n'est pas fournie.

Compatibilité

Projets ouverts documentés autour de cette carte : NESTang (NES), MiSTeryNano (Atari ST, Amiga), et les cores Game Boy et Megadrive publiés par la communauté GOWIN. Affichage sur n'importe quel téléviseur ou moniteur HDMI. Stockage sur carte microSD au format FAT32. Alimentation par le port USB-C. Connecteur LCD RGB 40 broches disponible pour un écran externe.

Ce qui n'est pas couvert : les cores MiSTer FPGA, qui sont écrits pour la Cyclone V de la DE10-Nano et ne se compilent pas sur cette puce.

Niveau requis

Confirmé. Il faut savoir souder deux barrettes de connecteurs à la main, installer l'IDE GOWIN (Windows ou Linux), récupérer un projet sur un dépôt public et le compiler ou en flasher le bitstream. Prévoir un fer à souder 30 à 60 W, du flux, et un PC. Sans ces trois étapes, la carte ne fait rien.

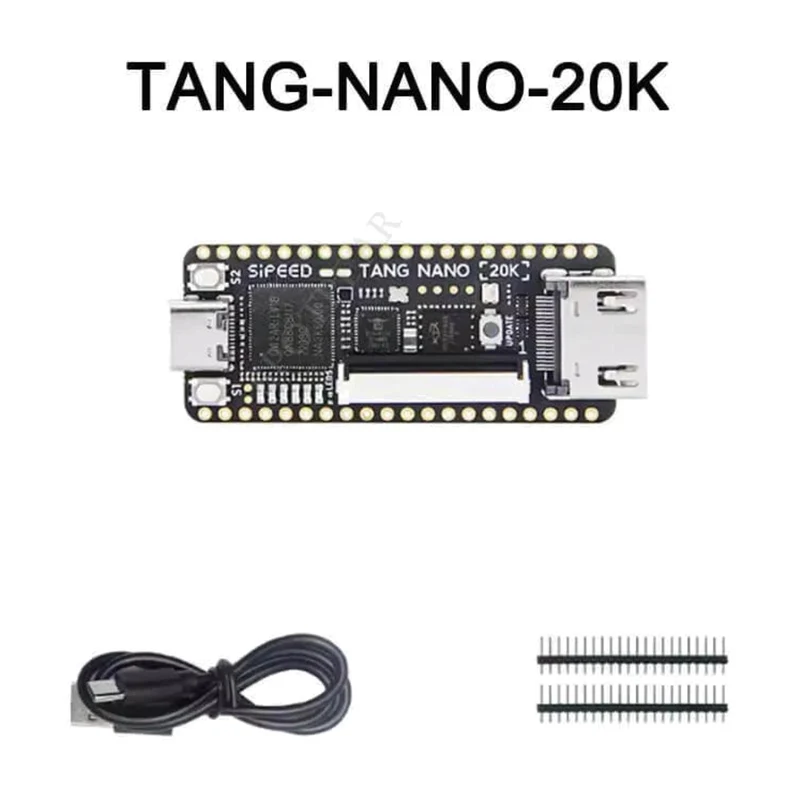

Dans le colis

• 1 carte Sipeed Tang Nano 20K, barrettes non soudées
• 1 câble USB-C
• 2 barrettes de connecteurs noires à souder
