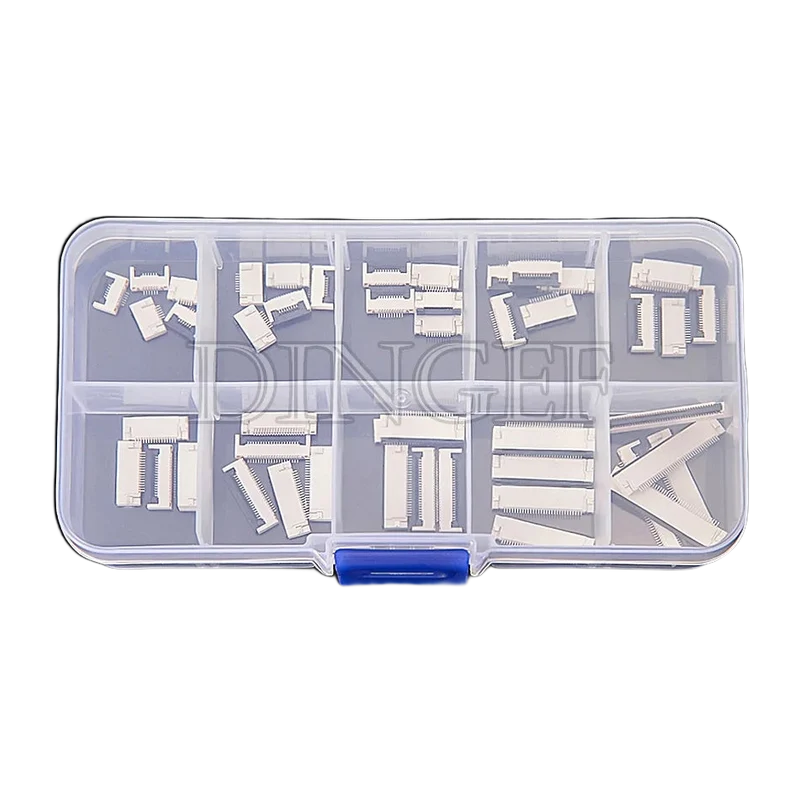

Connecteurs FFC / FPC 0,5 mm à rabat — lot de 50, 6 à 40 broches

Connecteurs FFC / FPC 0,5 mm : réparer la prise de nappe arrachée

Sur une console portable, la panne vient rarement de la nappe : c'est le connecteur soudé à la carte qui casse, un rabat qui saute ou une languette arrachée au remontage. Ce lot rassemble 50 connecteurs FFC / FPC au pas de 0,5 mm, du 6 au 40 broches, en version à rabat (flip) à contacts en face inférieure. De quoi remplacer la prise plutôt que la carte entière.

Ce que ça fait

• Remplace un connecteur cassé : la prise d'origine se dessoude, la neuve se repose au même emplacement, la nappe retrouve un verrouillage franc.
• Couvre les formats courants : 6, 8, 10, 12, 14, 16, 20, 24, 30 et 40 broches au pas de 0,5 mm, le standard des nappes d'écran, de boutons et de lecteurs.
• Assez de pièces pour s'entraîner : 50 connecteurs, donc de quoi rater deux poses sur une chute de carte avant d'attaquer la vraie.

Ce que ça ne fait pas

• Ce n'est pas une pièce qui se clipse : la pose demande de dessouder l'ancien connecteur et d'en souder un neuf en CMS, sur des pattes espacées de 0,5 mm.
• Ne convient ni aux nappes au pas de 1,0 mm, ni aux connecteurs à contacts en face supérieure, ni aux modèles à tiroir coulissant (slide lock).
• Aucune nappe FFC, aucun outil, aucune notice ne sont fournis.
• Ce lot ne répare pas une piste de circuit imprimé arrachée sous le connecteur : dans ce cas il faut aussi reprendre la carte au fil.

Compatibilité

Le critère n'est pas la marque de la console mais la nappe : ces connecteurs conviennent à toute carte recevant une nappe FFC / FPC au pas de 0,5 mm dont le nombre de broches figure dans la liste — cartes mères de consoles portables, kits écran et rétroéclairage, cartes de boutons, cartes filles de manettes. Mesurez le pas et comptez les contacts de votre nappe avant de commander : un connecteur au pas de 1,0 mm, un modèle à contacts en face supérieure ou un format hors liste ne s'y substitue pas. Nous ne garantissons aucune compatibilité par modèle de console : la référence fournisseur est générique.

Niveau requis

Soudure CMS confirmée. Il faut dessouder la prise d'origine à l'air chaud ou au fil à dessouder, nettoyer les plages, puis reposer le connecteur neuf à la panne fine avec du flux — les pattes sont espacées de 0,5 mm et le corps plastique fond vite si l'air chaud est trop appuyé. Prévoyez une station à air chaud ou un fer de précision, du flux, de la tresse à dessouder, une pince brucelles et une loupe ou un microscope. Ce n'est pas un premier travail de soudure : entraînez-vous sur une carte de récupération.

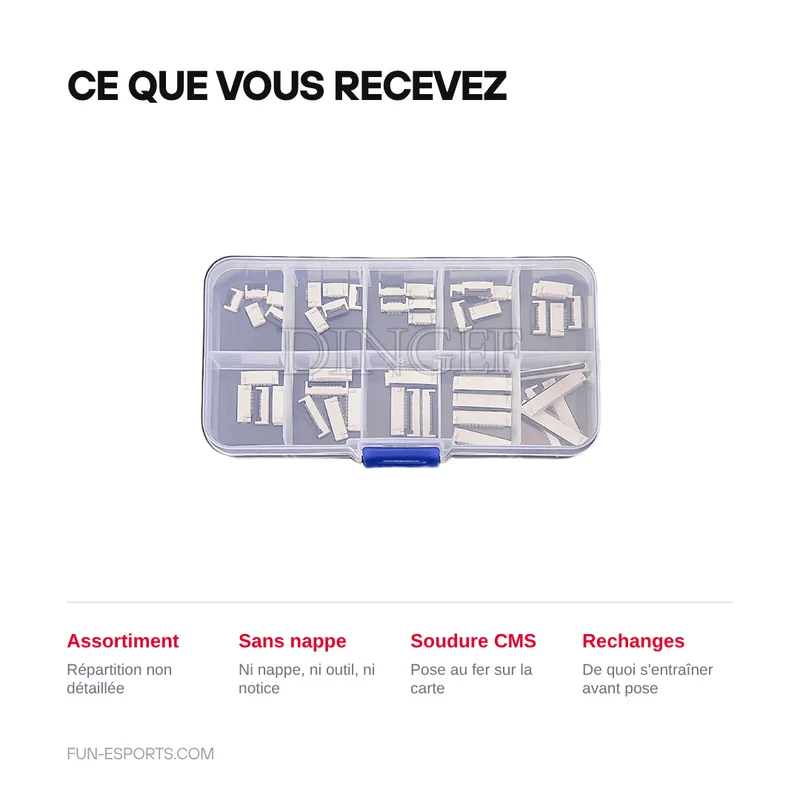

Dans le colis

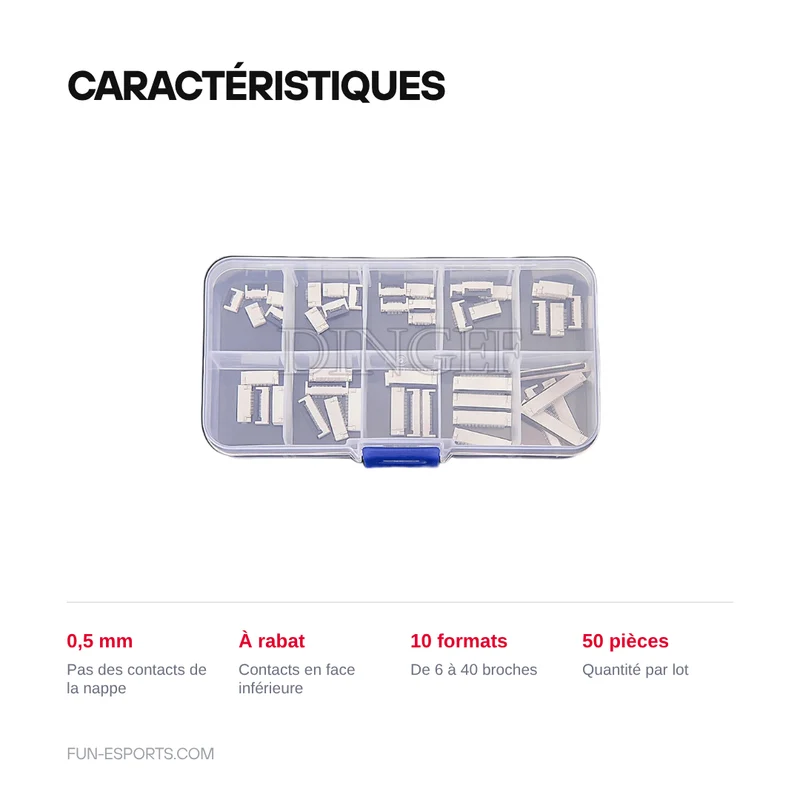

• 50 connecteurs FFC / FPC à rabat, pas de 0,5 mm, contacts en face inférieure.
• Assortiment de formats de 6 à 40 broches.
• Ni nappe, ni outil, ni notice.
