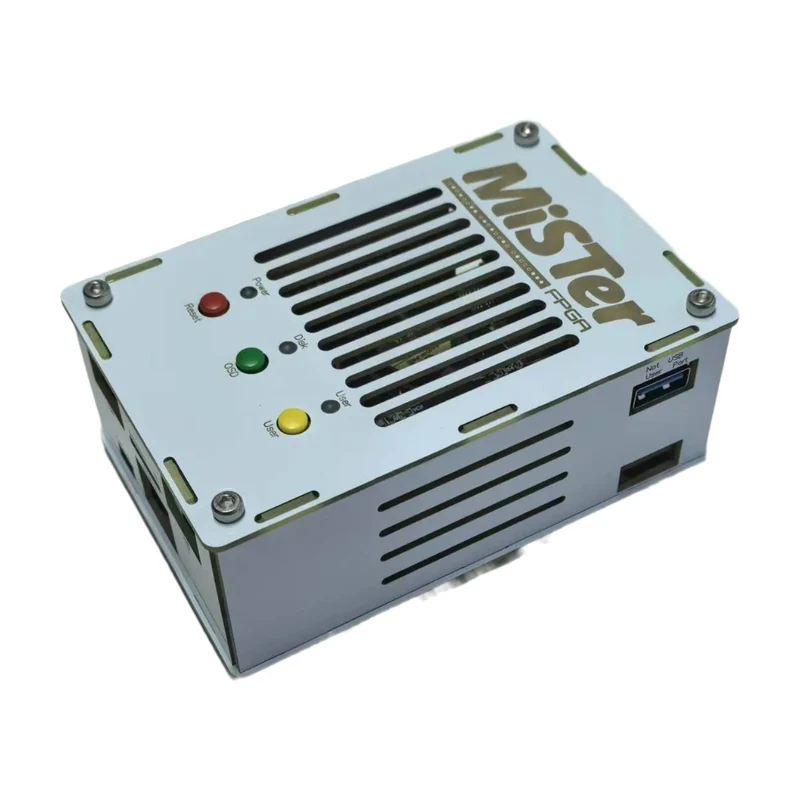

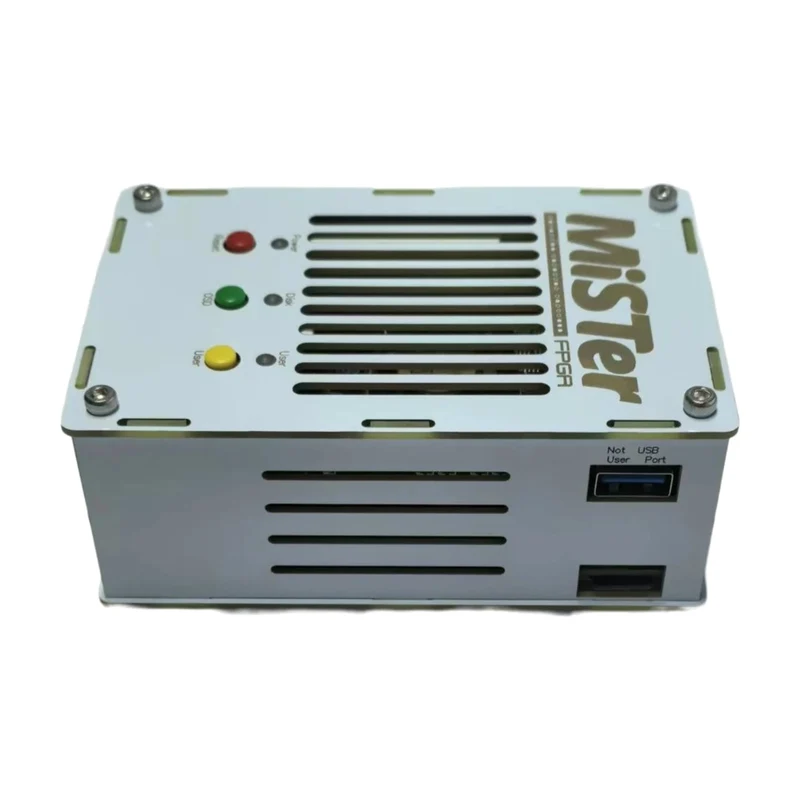

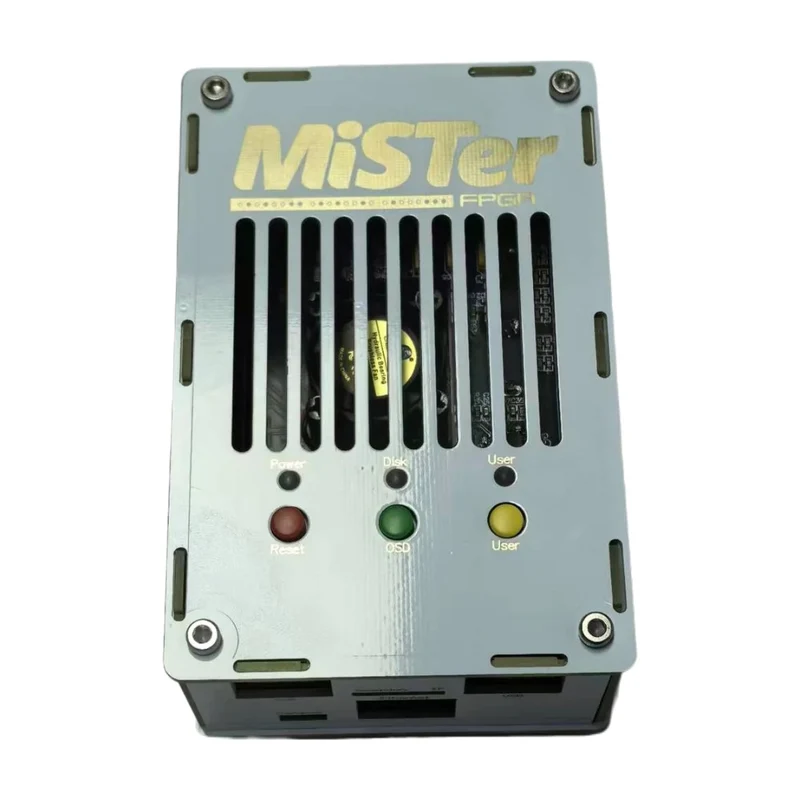

Kit console FPGA MiSTer — carte Cyclone V, 128 Mo de SDRAM, boîtier et microSD 32 Go

MiSTer FPGA : la logique des consoles reconstruite, pas imitée

Un émulateur logiciel devine le comportement d'une machine. Un FPGA recrée ses circuits, porte logique par porte logique. C'est ce que fait le projet libre MiSTer : les puces d'une console 8 ou 16 bits sont redécrites en logique reconfigurable, avec la latence d'entrée du matériel d'origine. Ce kit rassemble la carte Cyclone V, ses 128 Mo de SDRAM, la carte d'extension, le boîtier, l'alimentation et une microSD de 32 Go préparée avec le système.

Ce que ça fait

• 128 Mo de SDRAM sur la carte : c'est la mémoire externe qu'exigent les cores les plus gourmands du projet. Sans elle, une partie du catalogue de cores refuse de se charger.
• Connecteur SNAC : une manette d'époque se branche directement, sans passer par un adaptateur USB et sans la latence qu'il ajoute.

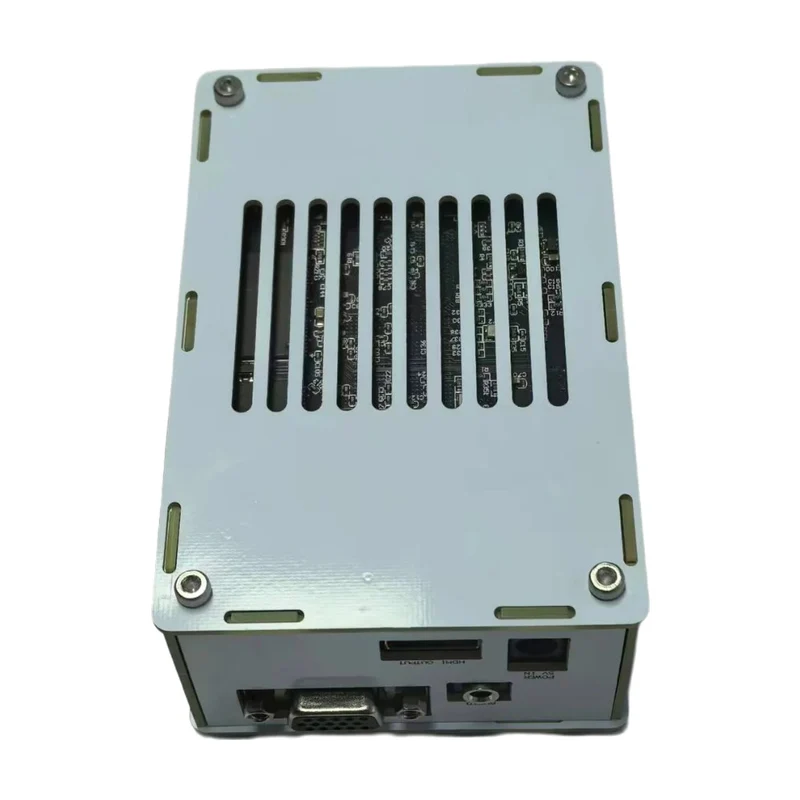

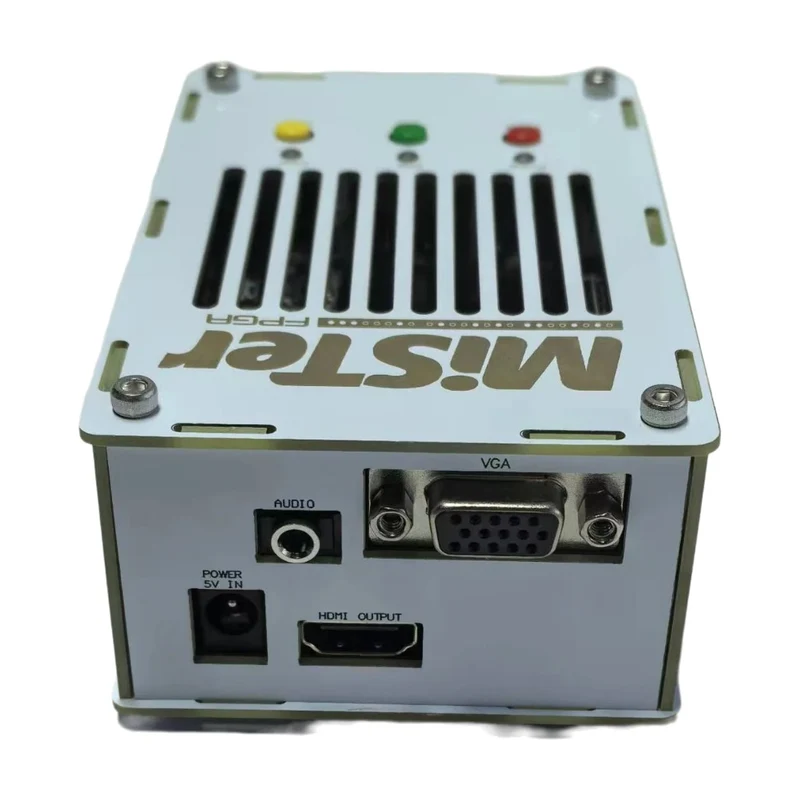

• Sortie VGA en 240p et 480i : la définition d'origine est envoyée telle quelle, sans mise à l'échelle intermédiaire, vers un moniteur cathodique ou un scaler.
• Quatre ports USB et une horloge temps réel : manettes, clavier et souris se branchent sans hub supplémentaire.

Ce que ça ne fait pas

• Aucun jeu n'est fourni. La carte microSD ne contient que le système libre MiSTer et ses cores. Les fichiers de jeu sont à la charge de l'utilisateur. Livré sans jeux, conformément à la loi.
• Pas de sortie HDMI sur cette configuration. La vidéo sort en VGA : il faut un moniteur qui l'accepte, ou un convertisseur. La sortie HDMI passe par une autre carte d'extension, vendue séparément.
• Aucune manette n'est fournie, ni câble VGA, ni carte microSD supplémentaire.
• La pile CR1220 de l'horloge n'est pas fournie. Sans elle, la date se réinitialise à chaque extinction.
• Ni PlayStation 2, ni Dreamcast, ni Nintendo 64. La logique disponible sur cette puce ne permet pas ces machines : le projet s'arrête aux générations 8, 16 et 32 bits et à l'arcade.
• Les mises à jour se font par script, depuis le menu du système. Ce n'est pas une console qui se met à jour toute seule.

Compatibilité

Affichage : moniteur ou téléviseur acceptant le VGA, y compris en 240p et 480i, ou convertisseur VGA vers HDMI. Manettes : USB, ou manette d'époque sur le connecteur SNAC. Audio : sortie jack 3,5 mm stéréo. Alimentation : bloc 5 V fourni. Horloge temps réel : pile CR1220 non fournie, remplaçable à chaud.

Niveau requis

Intermédiaire. Aucune soudure, aucun montage mécanique : l'ensemble arrive assemblé dans son boîtier. En revanche il faut savoir naviguer dans un menu système, organiser une arborescence de fichiers sur la carte microSD et lancer un script de mise à jour. Un utilisateur qui attend l'expérience d'une console du commerce sera déçu ; un bidouilleur y sera chez lui.

Dans le colis

• 1 carte de développement Cyclone V SoC avec module 128 Mo de SDRAM et carte d'extension E/S
• 1 boîtier
• 1 carte microSD 32 Go préparée avec le système libre MiSTer, sans aucun fichier de jeu
• 1 câble Mini-USB
• 1 adaptateur secteur 5 V

Ni pile CR1220, ni manette, ni câble VGA, ni jeu.
