Kit d'extension MiSTer FPGA — boîtier métal, carte E/S, hub USB et 128 Mo de SDRAM, sans carte FPGA

Kit d'extension MiSTer FPGA : tout ce qui entoure la carte, sauf la carte

La carte FPGA n'est pas dans cette boîte. Ce kit rassemble ce qu'il faut ajouter autour d'une carte de développement Cyclone V déjà possédée pour en faire un MiSTer utilisable : le module 128 Mo de SDRAM qu'exigent les cores lourds, la carte d'extension E/S 6.1 avec sa sortie VGA, le hub USB, la carte d'horloge, le ventilateur et un boîtier métal avec sa visserie. C'est le complément logique d'une carte achetée nue chez un distributeur.

Ce que ça fait

• Module 128 Mo de SDRAM : c'est la mémoire externe sans laquelle une partie du catalogue de cores refuse de se charger. C'est la pièce la plus déterminante du lot.
• Carte d'extension E/S 6.1 : sortie vidéo VGA, sortie audio jack 3,5 mm, lecteur de carte microSD, et les trois boutons du projet — USER, OSD et RESET — avec leurs voyants.
• Hub USB et horloge temps réel : manettes, clavier et souris se branchent sans hub externe, et la carte d'horloge garde la date entre deux extinctions.

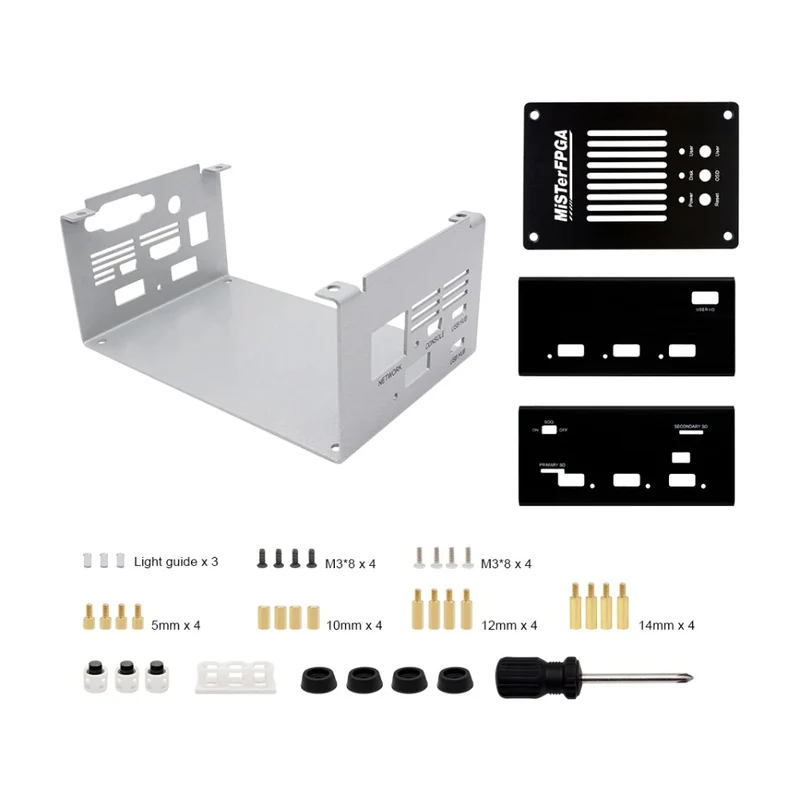

• Boîtier métal complet : châssis, trois plaques de façade, ventilateur, guides de lumière, entretoises, visserie et tournevis. Rien à acheter en plus pour fermer l'ensemble.

Ce que ça ne fait pas

• Ne fonctionne pas seul. Sans carte de développement Cyclone V, ce kit ne démarre pas : il n'y a aucun processeur, aucun FPGA dedans.
• Aucune carte microSD n'est fournie, et donc aucun système préinstallé. Le système libre MiSTer reste à installer soi-même.
• Pas de sortie HDMI sur cette carte d'extension. La vidéo sort en VGA : il faut un moniteur qui l'accepte, ou un convertisseur.
• La pile CR1220 de l'horloge n'est pas fournie. La carte et son support le sont, la pile non.
• Aucun jeu n'est fourni. Livré sans jeux, conformément à la loi.
• Aucune manette, aucune alimentation secteur, aucun câble vidéo ne sont inclus.
• La compatibilité mécanique du boîtier dépend du modèle exact de votre carte et de vos cartes filles. Vérifiez l'encombrement avant de commander si votre montage n'est pas standard.

Compatibilité

Destiné à un montage MiSTer FPGA autour d'une carte de développement Intel Cyclone V SoC. Le module SDRAM se monte sur le connecteur GPIO de la carte, la carte d'extension E/S sur le second connecteur. La carte d'extension reprend le tracé public I/O Board 6.1 du projet MiSTer, dont les plans sont ouverts.

Ce qui n'est pas couvert : les cartes FPGA d'autres familles — GOWIN, Xilinx, Lattice — dont ni le brochage ni les dimensions ne correspondent.

Niveau requis

Intermédiaire. Aucune soudure : tout s'emmanche sur connecteurs et se visse. Il faut en revanche savoir orienter correctement le module SDRAM et la carte d'extension — une inversion peut endommager la carte FPGA — puis installer soi-même le système libre sur une carte microSD. Le tournevis nécessaire est fourni.

Dans le colis

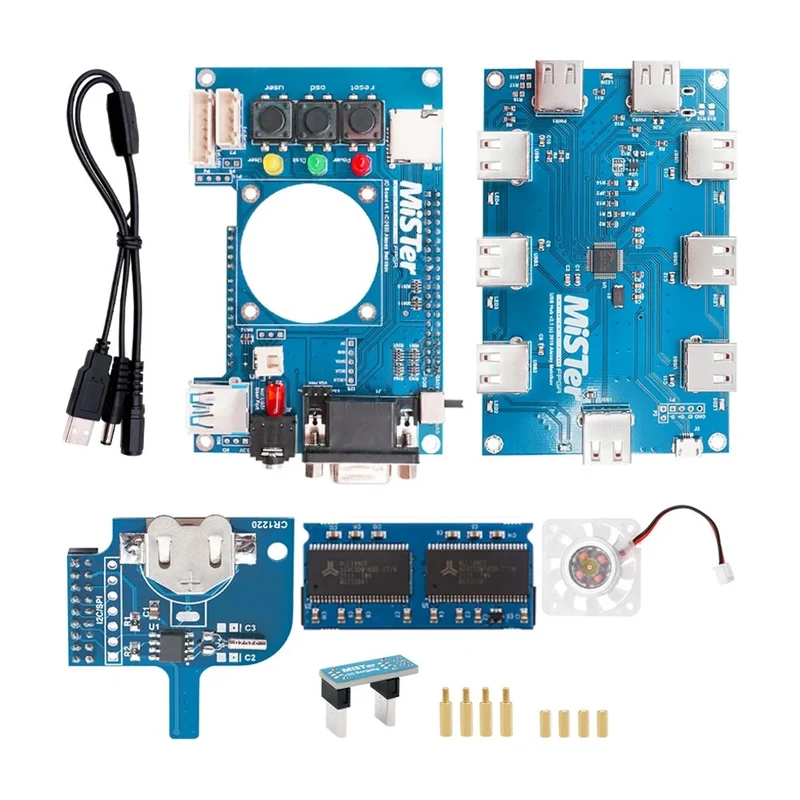

• 1 boîtier métal : châssis et 3 plaques de façade
• 1 carte d'extension E/S 6.1 : VGA, jack audio 3,5 mm, port USB, lecteur microSD, boutons USER, OSD et RESET
• 1 carte hub USB
• 1 module 128 Mo de SDRAM
• 1 carte d'horloge temps réel avec support de pile CR1220
• 1 ventilateur
• 1 câble d'alimentation USB vers connecteur d'alimentation
• 3 guides de lumière, entretoises, visserie et 1 tournevis

Ni carte FPGA, ni carte microSD, ni pile CR1220, ni alimentation secteur, ni manette, ni jeu.

À lire avant de commander : Consoles Premium & FPGA
