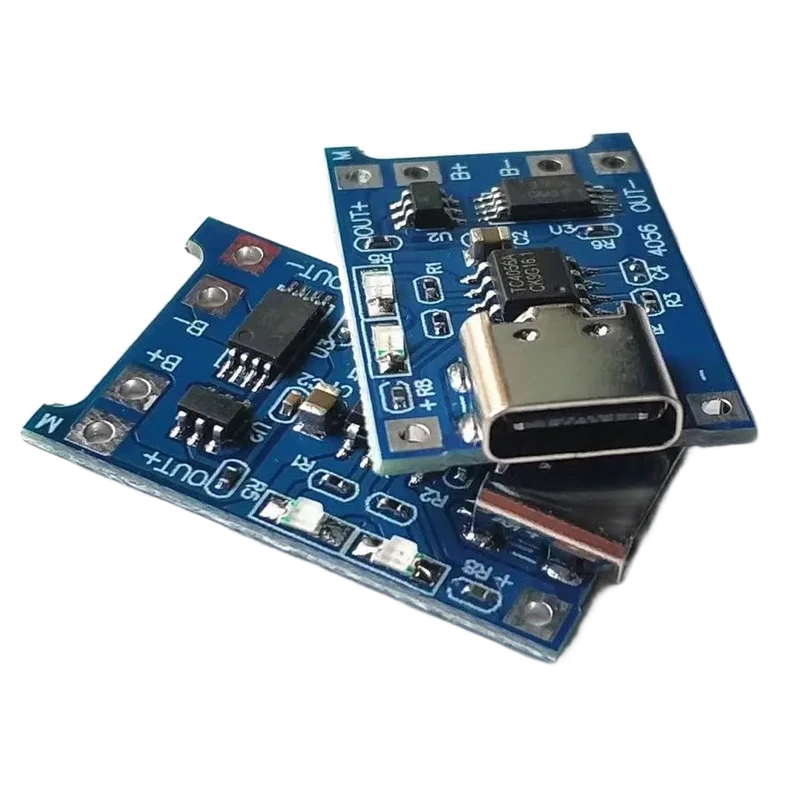

Module de charge TP4056 batterie lithium 1S — USB-C, micro ou mini

Module de charge TP4056 : recharger une cellule lithium par USB, sans la maltraiter

Sur un mod batterie de console portable, la cellule lithium ne se branche jamais directement sur un port USB : il lui faut un circuit qui gère la charge en courant constant puis tension constante et qui coupe à 4,2 V. C'est le rôle du TP4056. Cette carte reçoit du 5 V par USB et alimente une cellule 3,7 V, avec un circuit de protection contre la décharge profonde et le court-circuit.

Ce que ça fait

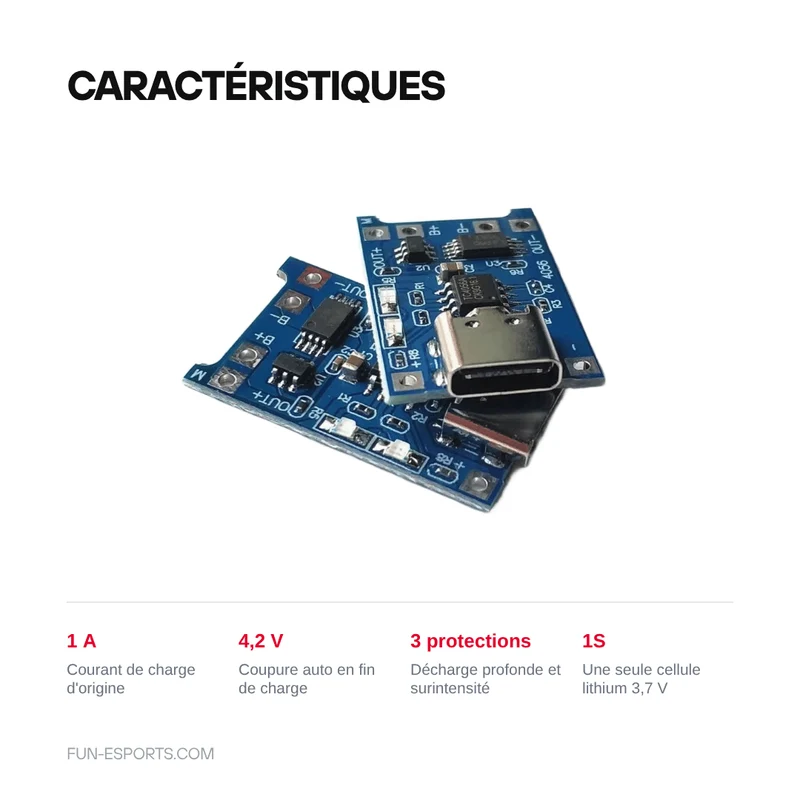

• Cycle de charge complet : courant constant puis tension constante, arrêt automatique à 4,2 V. Courant réglé à 1 A par la résistance de programmation montée d'origine.

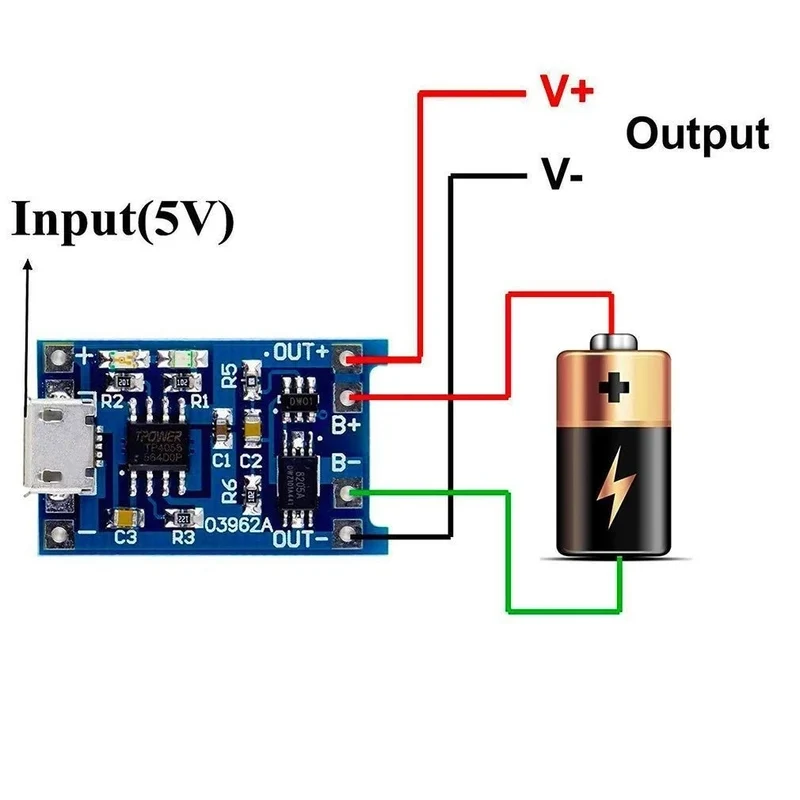

• Protection de la cellule : la version annoncée coupe la sortie en décharge profonde, en surintensité et en court-circuit. Elle se reconnaît à ses broches OUT+ et OUT−, distinctes de B+ et B−.
• Trois connecteurs au choix : USB-C, micro USB ou mini USB, pour coller au câble que vous avez déjà ou au perçage prévu dans la coque.
• Vendu par lot de 2 ou 5 : de quoi équiper plusieurs montages et garder une carte d'avance, un module de 1 € qui grille ne bloque pas le chantier.
• Deux témoins lumineux indiquent la charge en cours et la fin de charge.

Ce que ça ne fait pas

• Il n'élève pas la tension : la sortie suit la cellule, entre 3,0 et 4,2 V. Une console qui attend 5 V ou l'équivalent de quatre piles AA a besoin en plus d'un convertisseur élévateur.
• Il ne gère qu'une seule cellule (1S). Pas d'équilibrage pour un assemblage 2S ou 3S, pas de LiFePO4 3,2 V, pas de NiMH ni d'alcalines.
• Pas de charge rapide et aucune négociation USB Power Delivery : l'entrée reste en 5 V, 1 A maximum. Le connecteur USB-C n'est qu'un connecteur.
• Ni cellule, ni support de pile, ni câble, ni fil ne sont fournis.
• Ce n'est pas un module prêt à brancher : il se pose à la soudure et se dimensionne selon la capacité de votre cellule.

Compatibilité

Toute cellule lithium-ion ou lithium-polymère unique de 3,7 V nominal : 18650, 18350, 14500, ou pack LiPo plat. C'est la brique de charge utilisée dans les mods batterie de consoles portables rétro, dans les bornes portatives à base de Raspberry Pi et dans les projets de déco rétro-geek alimentés sur batterie. Ne convient pas aux batteries LiFePO4, aux packs en série, ni au remplacement d'une batterie d'origine qui embarque déjà son propre circuit de gestion.

Niveau requis

Soudure fine sur pastilles : quatre à six points selon que vous utilisez la sortie protégée. Prévoyez un fer à panne fine, de l'étain, de la gaine thermorétractable et un multimètre pour contrôler la polarité avant le premier branchement — une inversion détruit la carte et peut abîmer la cellule. Comptez 15 à 30 minutes pour un montage simple, davantage pour l'intégrer proprement dans une coque de console.

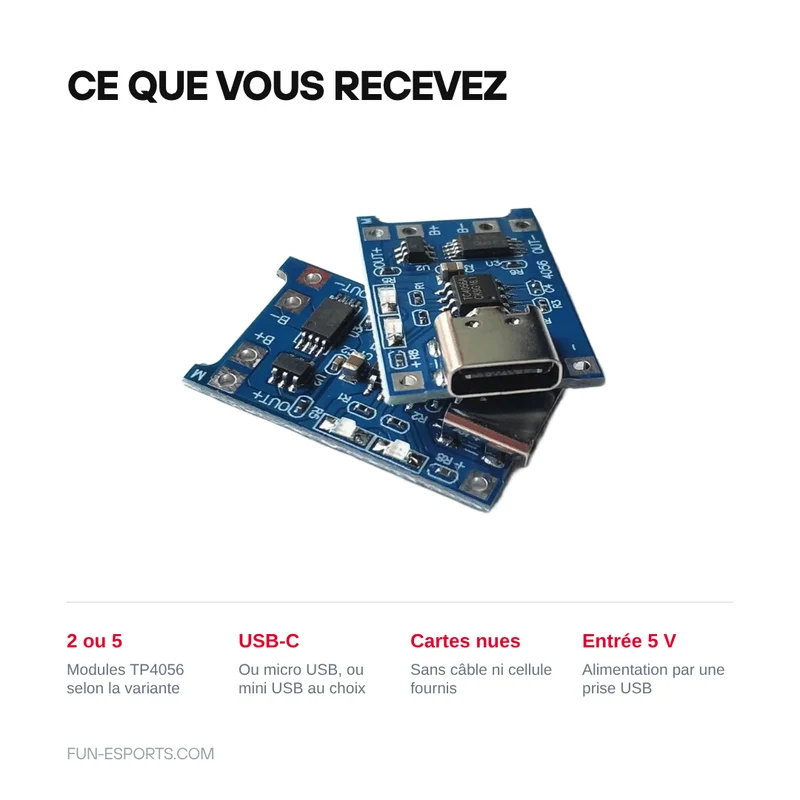

Dans le colis

• 2 ou 5 modules de charge TP4056, selon la variante choisie.
• Connecteur USB-C, micro USB ou mini USB, selon la variante choisie.
• Cartes livrées nues, sans câble, sans cellule et sans fil.
