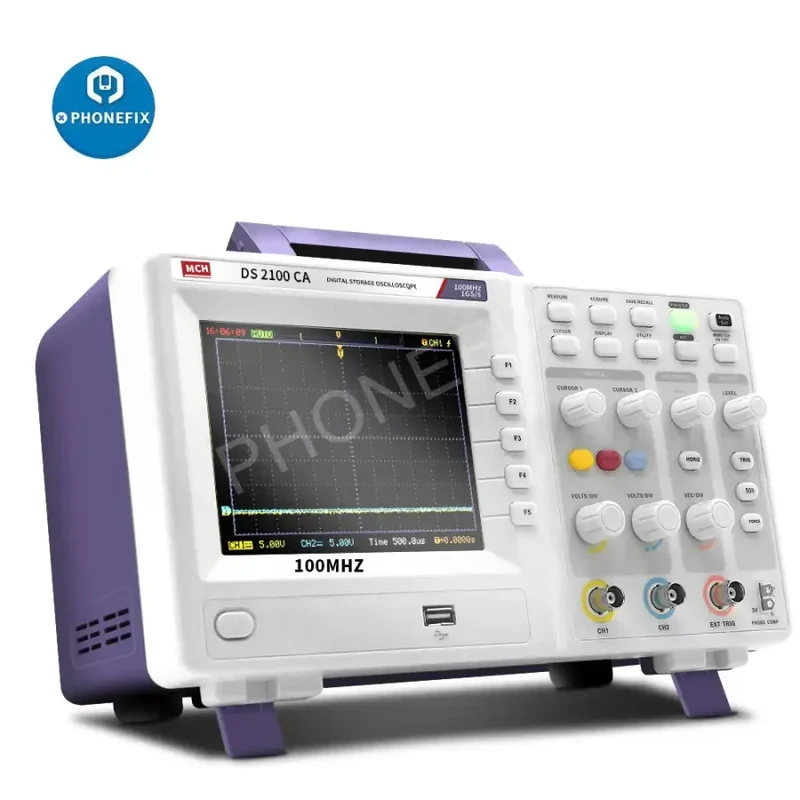

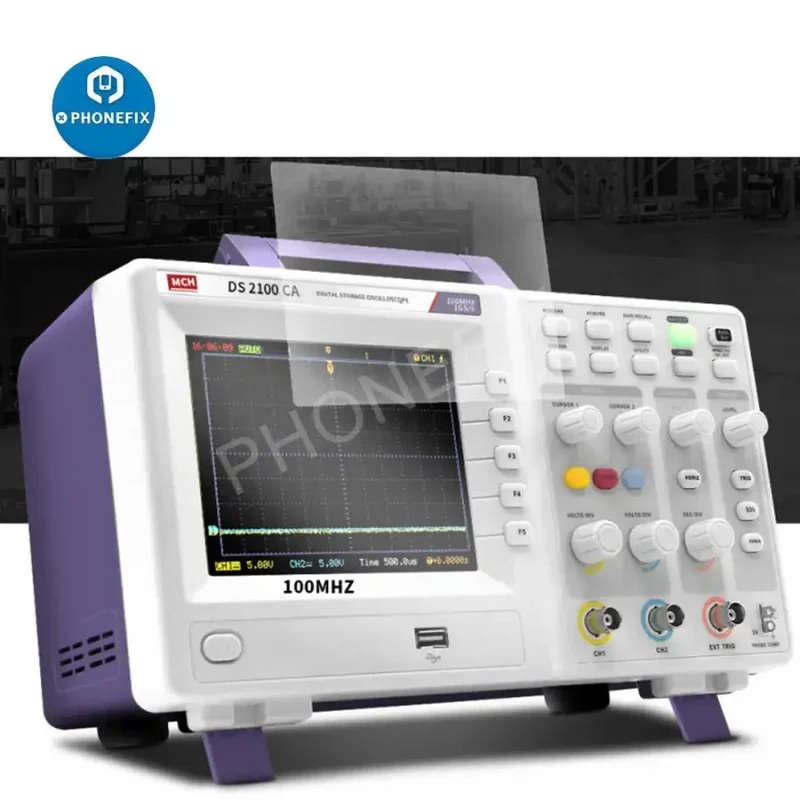

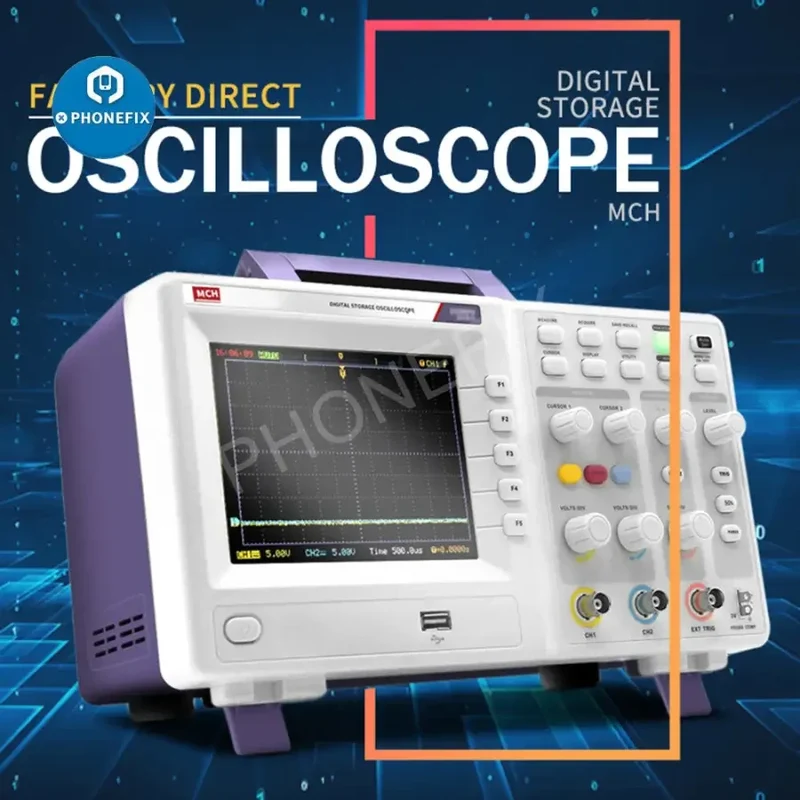

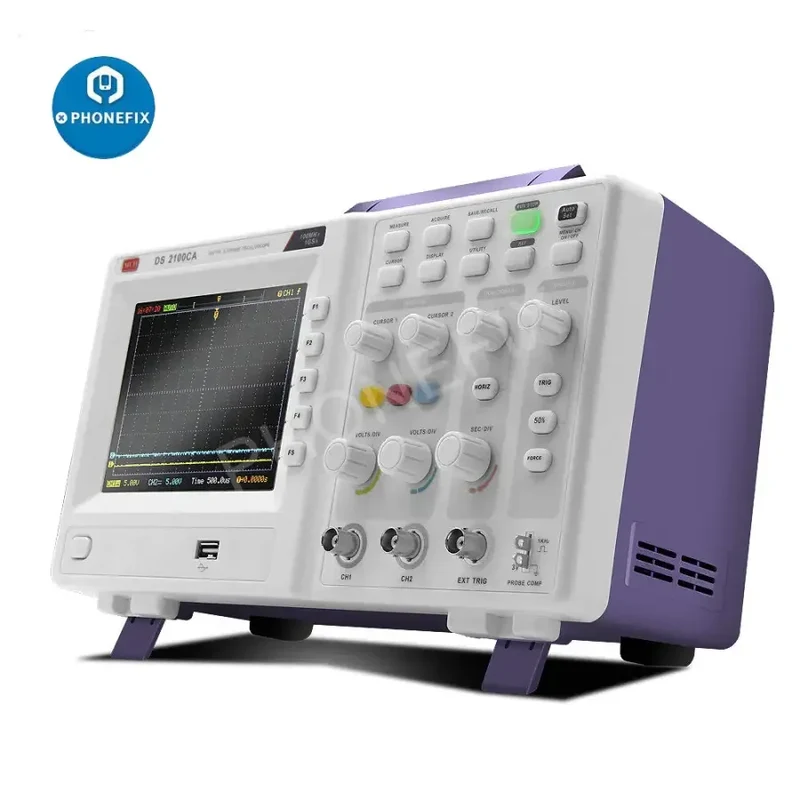

Oscilloscope à mémoire numérique avancé MCH série DS à double canal

Modèle

DS-2025CA 2060ca 2010ca 2200ca (25m 60m 100m 200m)

Canaux de prix

2+Déclencheur externe

Bande passante

25 m 60 m 100 m 200 MHz

Temps de montée

1.8ns

Base de temps

1ns à 50s/div

Taux d'échantillonnage en temps réel

1GSa / s

Taux d'échantillonnage équivalent

50GSa / s

Impédance d'entrée

1MΩ//13pF

Couplage d'entrée

CC, CA, GND

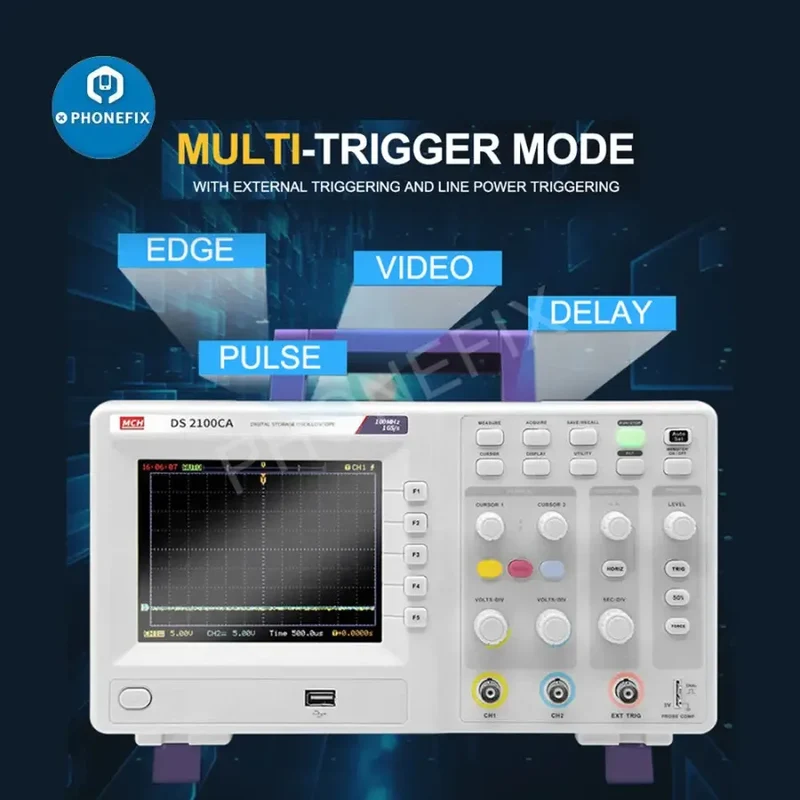

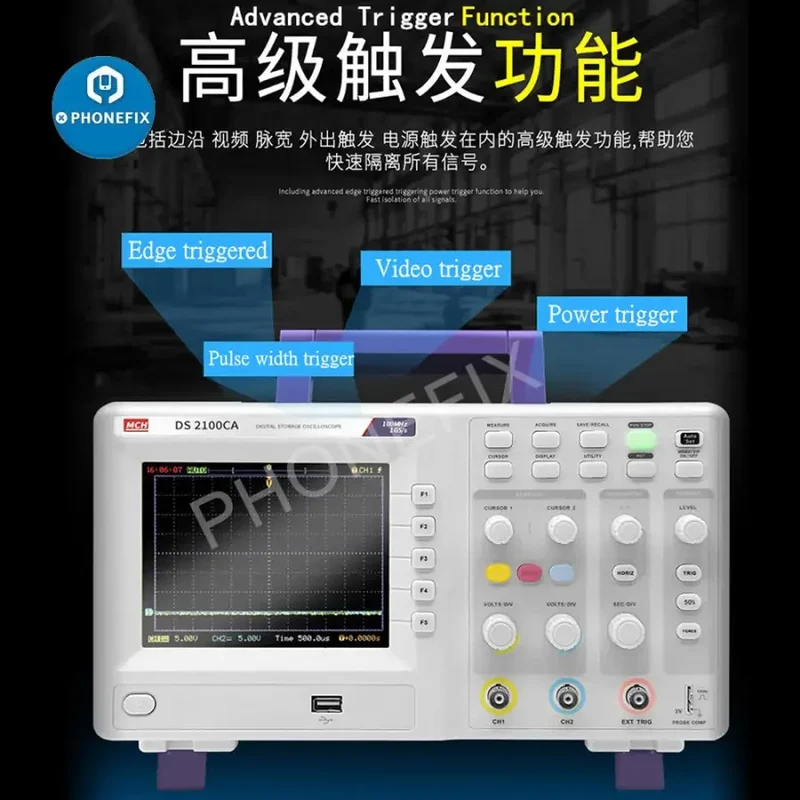

Gâchette

Bord, vidéo, impulsion, délai

Modes d'acquisition

Automatique, normal, unique

Sources de déclenchement

CH1, CH2, Ext, Ext/5, Ext(50Ω)

Précision horizontale

± 0.01%

Sensibilité verticale

2 mV/div à 5 V/div

Résolution verticale

8bit

Max. tension d'entrée

400 V (crête CC + CA), 5 Vrms à 50 Ω

Mesures automatiques

Vpp, Vamp, Vrms, Vmin, Vtop, Vbase, Vbase, Vavg, Fréquence, Période, Temps de montée

Temps de chute, + largeur, - largeur, dépassement, pré-dépassement, + service, - service, etc.

Mathématique

+-×÷FFT

Stockage

10 formes d'onde, 10 étapes

FFT

Vitrine

Hanning, Hamming, Blackman-Harris, rectangulaire

Exemples de points

1024points

XY

Bande passante

200MHz

Différence de phase

± degrés 3

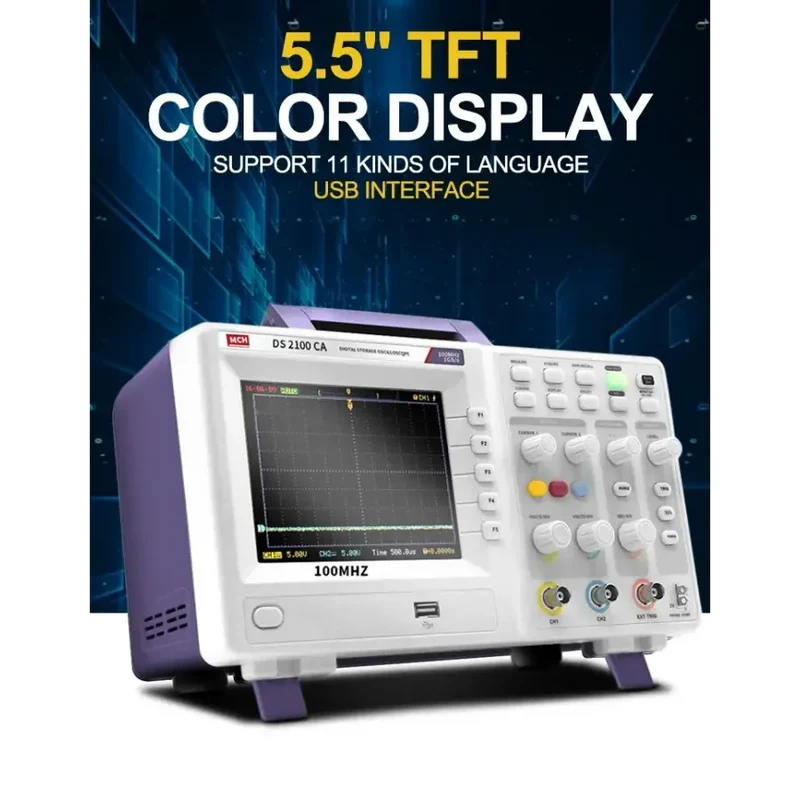

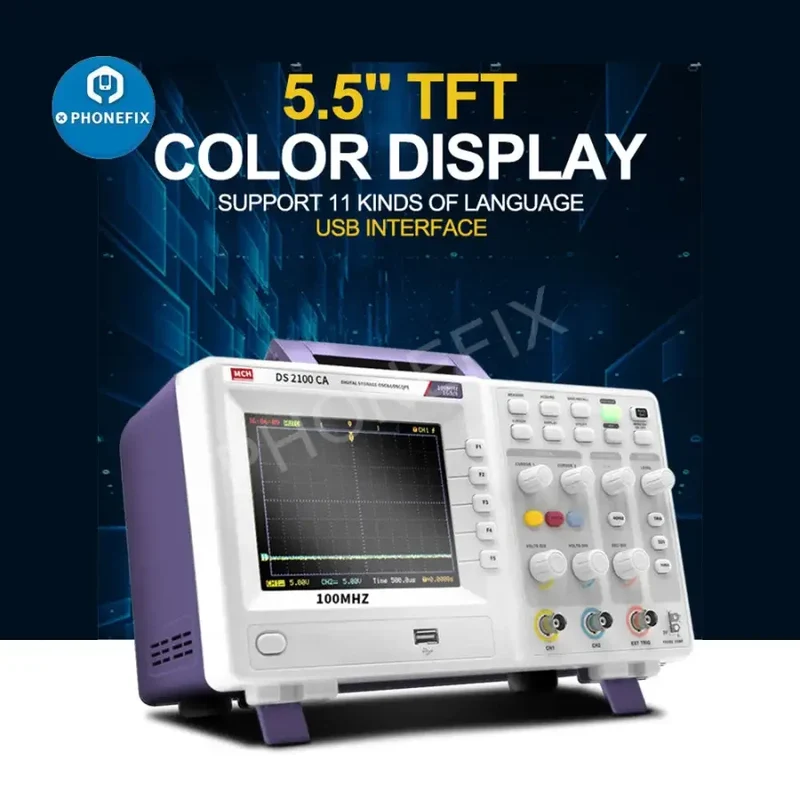

Écran

A/CA : mono/couleur, résolution 320×240

Source d'alimentation

Mondial 100-225 V/40 VA Max

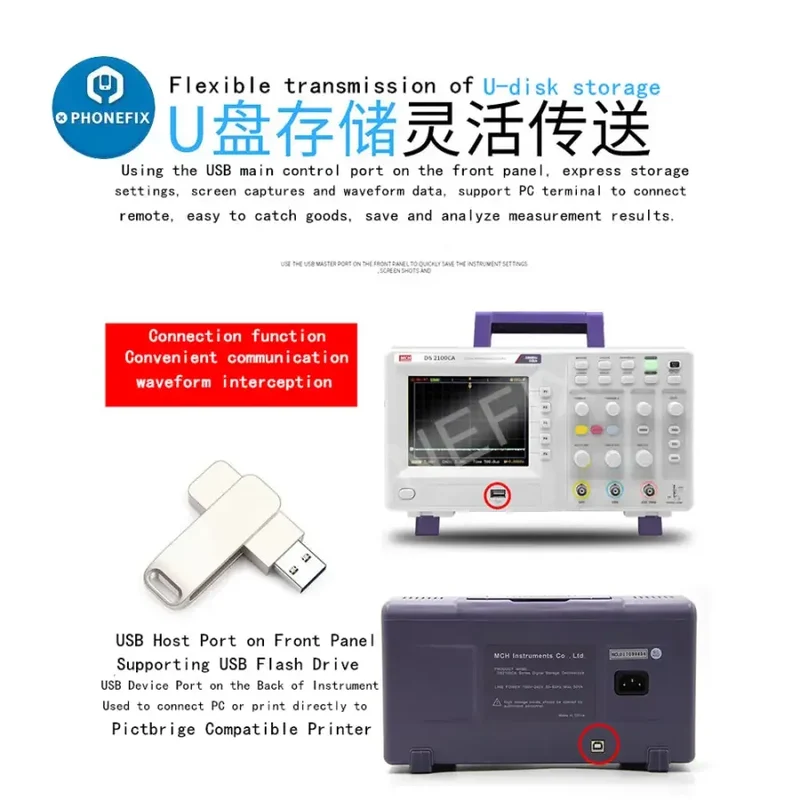

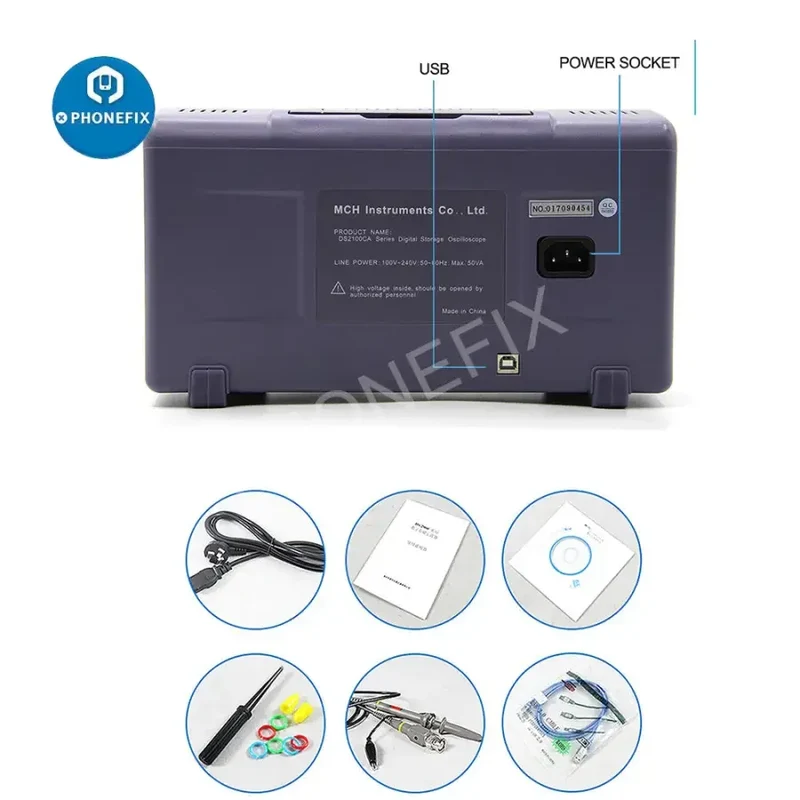

Interface

Port USB

Accessoires

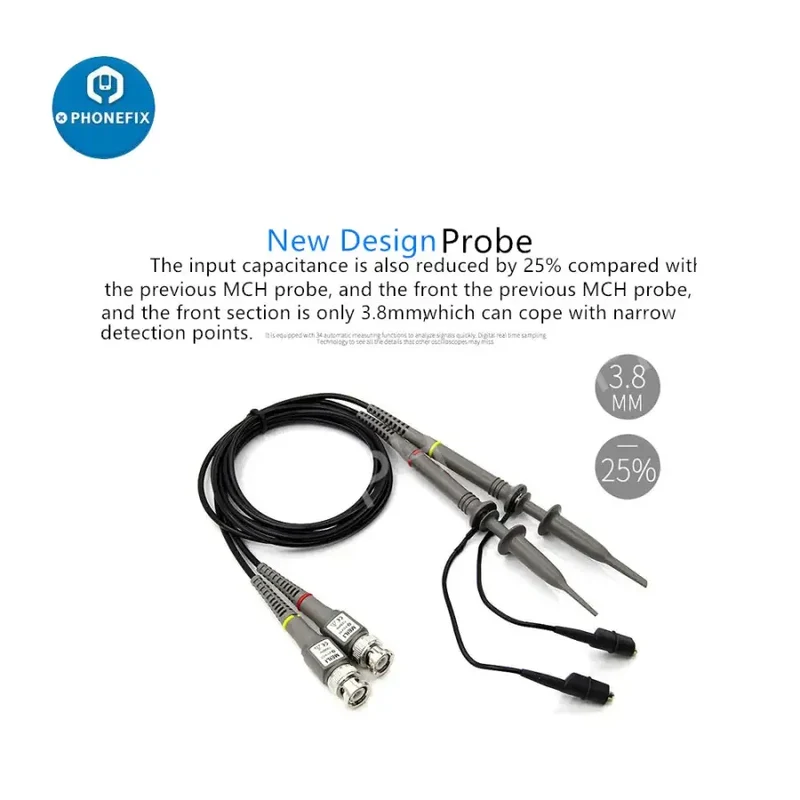

Sonde × 2, cordon d'alimentation, manuel d'utilisation

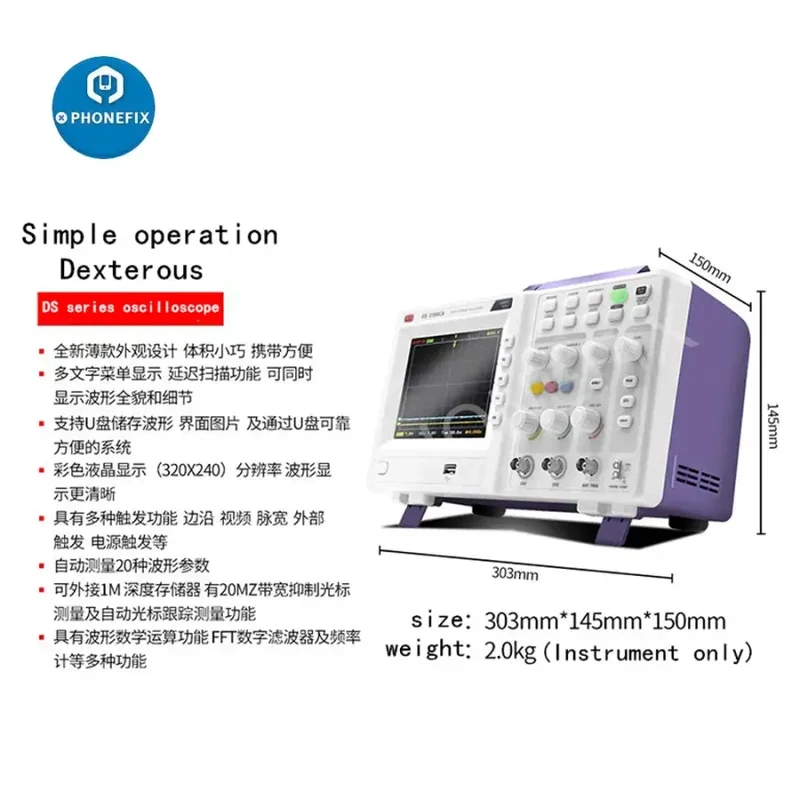

Dimension

303 (L) × 145 (H) × 288 (P) mm

Poids

3.5 kg
