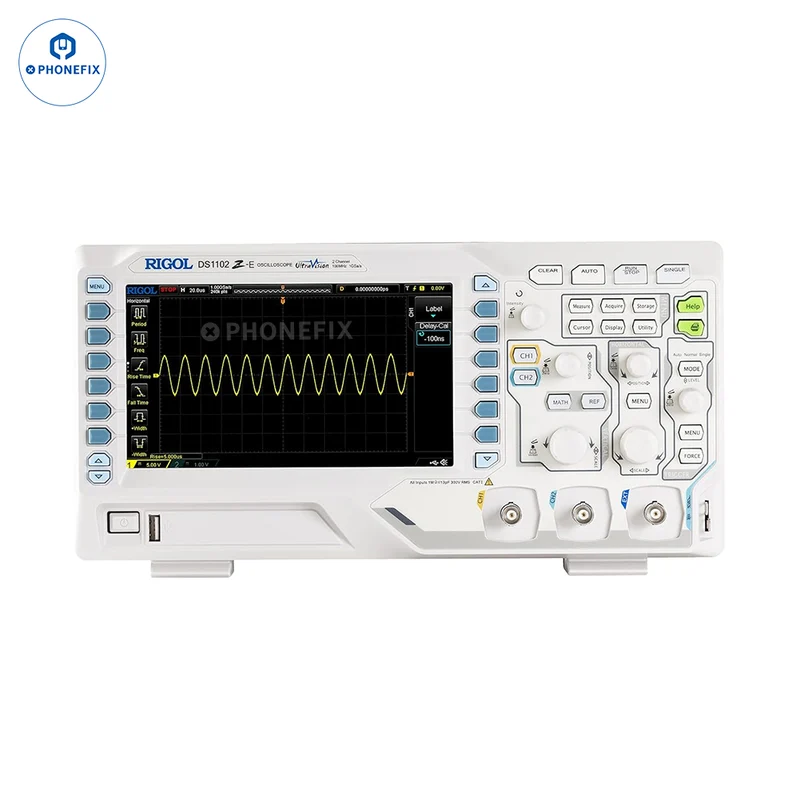

Oscilloscopes à mémoire numérique RIGOL DS1102Z-E 2 canaux 100 MHz

Le Rigol DS1102 ZE est un oscilloscope numérique à mémoire à deux canaux de haute qualité. Il offre une fréquence d'échantillonnage en temps réel allant jusqu'à 1 Géch./s et une bande passante allant jusqu'à 100 MHz. (100 V-240 V)

Doté d'un design compact et d'un écran LCD TFT couleur 64K, il offre également de puissantes fonctionnalités : une mémoire jusqu'à 1 Mo et la fonction Ultrazoom permettent d'observer les détails tout en analysant l'ensemble de la forme d'onde ; 7 modes de déclenchement, une sensibilité de déclenchement réglable, un port USB pour la prise en charge des clés USB et des imprimantes USB, ainsi que d'autres fonctions traditionnelles des oscilloscopes RIGOL. La qualité des oscilloscopes Rigol est comparable à celle des oscilloscopes Agilent et Tektronix.

Données générales :

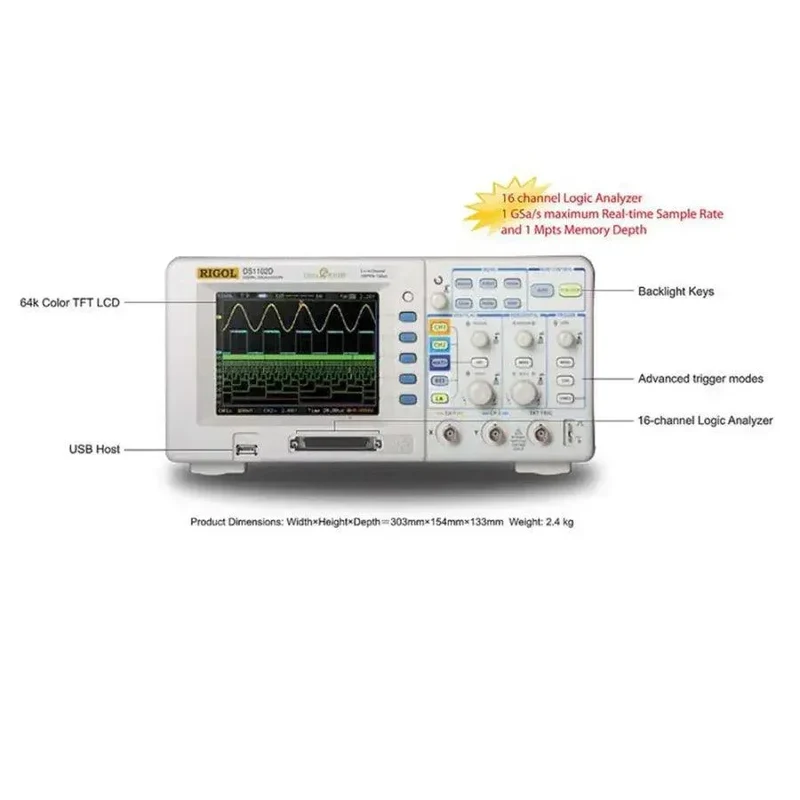

• Affichage : 5.7" TFT LCD avec 65536 couleurs
• Résolution : 320 × 234 pixels
• Taille: 303mm × 154mm × 133mm
• Poids: 2.5 kg
• Systèmes d'exploitation pris en charge : Windows 7 (32 bits + 64 bits), Vista (32 bits + 64 bits), XP (32 bits + 64 bits)

Détails de l'oscilloscope :

• Chaînes: 2
• Taux d'échantillonnage en temps réel : 1 Géch/s en temps réel
• Bande passante: 100 MHz
• Mode d'échantillonnage : normal, moyen (2, 4, 8, 16, 32, 64, 128, 256), détection de crête
• Mathématiques : A+B, AB, A×B, FFT (Transformée de Fourier rapide)
• Fenêtres FFT : Rectangle, Hanning, Hamming, Blackman

Signalisation :

• Tension d'entrée max. : 300 Vrms CAT I
• Taux d'échantillonnage en temps réel : 13 Sa/s à 1 GSa/s en temps réel
• Base de temps : 5 ns/Div. à 50 s/Div. (Étapes 1 - 2 - 5)
• Mémoire : 1M de messages (1 canal) 512K de messages (2 canaux)

Verticale :

• Convertisseur analogique numérique (A/N) : Avec une résolution de 8 bits, réalisez l'échantillonnage sur les deux canaux de manière synchrone.
• Plage de sensibilité (V/div) : 2 mV/Div à 10 V/Div.
• Plage de déplacement : ±10 Div. (2 mV - 10 V)

Déclenchement :
Déclencheur : Canal 1, Canal 2, Ext, Ext / 5, Ligne CA
Système de signal et fréquence de ligne/champ (mode de déclenchement vidéo) : prend en charge les systèmes de diffusion NTSC, PAL et SECAM de n'importe quelle fréquence de champ ou de ligne.

La mesure :
Mesure du curseur : modes de mesure manuel, suivi et automatique
Mesure automatique : Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Dépassement, Pré-dépassement, Fréquence, Période, Temps de montée, Temps de descente, +Largeur, -Largeur, +Service, -Service, Délai 1-2 (montée), Délai 1-2 (descente)
