Outil de diagnostic des pannes de la carte mère du microscope thermique MaAnt

Micro-imageur thermique MaAnt de 2e génération, caméra thermique infrarouge, outil de détection des défauts de la carte logique du téléphone portable. Micro-imageur thermique MaAnt, analyseur de localisation des défauts de la carte électronique.

Applications :

• Inspection industrielle et contrôle qualité.
• Assemblage électronique/mécanique.
• Outil de recherche scolaire et outil d'enseignement scientifique.
• Contrôle de l'impression et du textile.
• Analyse médicale.
• Dissection/observation d'insectes et de plantes.
• Inspection de bijoux, etc.

Caractéristiques :

1. Imageur microthermique MaAnt 2 génération, positionnement rapide et rapide, vérification avec une seule touche, réglage de précision de la mise au point, résolution ultra-HD, dépistage de localisation rapide.

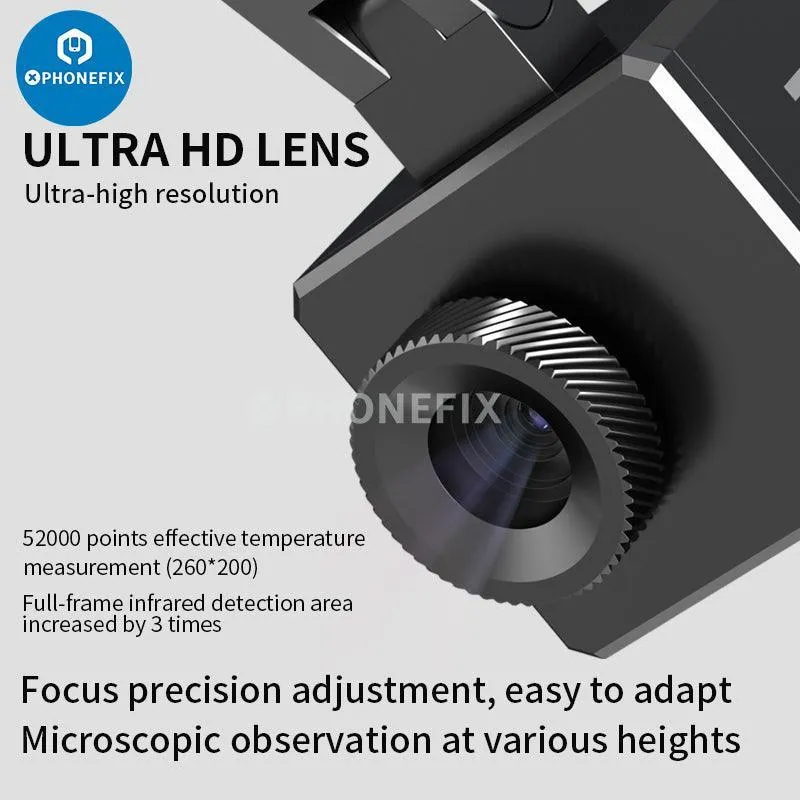

2. Ultra-haute résolution : Mesure de température effective de 52000 260 points (200*3), zone de détection infrarouge plein cadre augmentée de XNUMX fois.
3. Objectif infrarouge ultra haute résolution de qualité militaire, pas besoin de voir la caméra lumineuse, affiche clairement le contour des très petits appareils.
4. L'épaisseur de la carte mère est différente, pour obtenir une haute définition, un effet de mise au point, de sorte que l'image soit plus claire, l'imagerie plus claire.
5. Connectez la caméra thermique à l'ordinateur via le câble de données de type C, installez le logiciel MaAnt IR-Setup.
6. Conception pratique: Ajustez rapidement la direction de l'objectif et utilisez la poignée à vis de support pour le desserrer, il peut pivoter de haut en bas à 360° et sélectionner l'angle de détection approprié.
   Les parties supérieure et inférieure de la caméra sont réglées à 45°, ce qui facilite le réglage de l'angle nécessaire à l'utilisation.

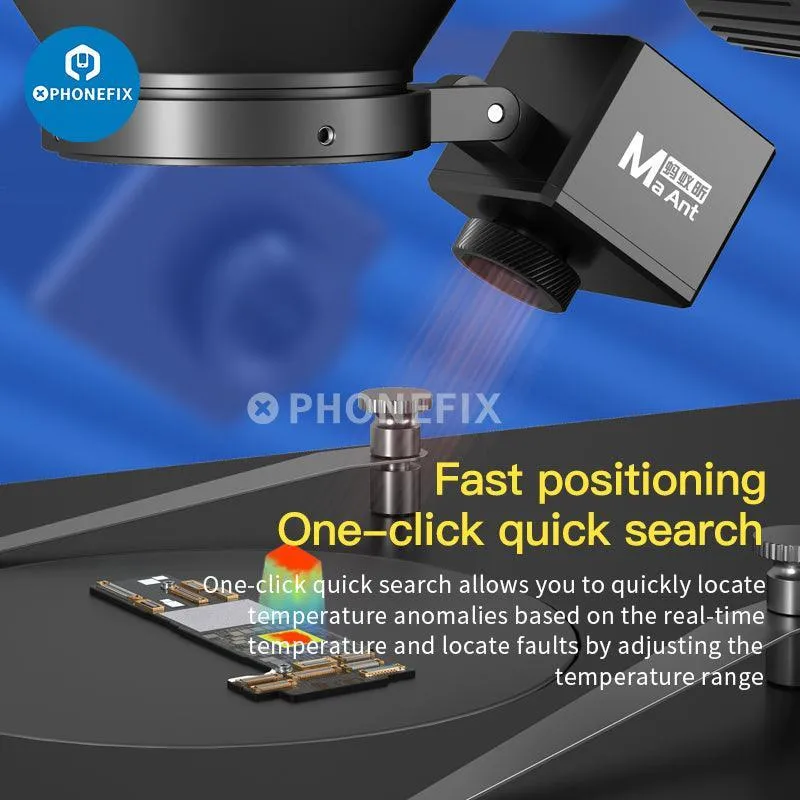

7. Recherche rapide en un clic : En fonction de la température en temps réel, localisez rapidement l'anomalie de température, en ajustant la plage de température et en résolvant soigneusement le problème.

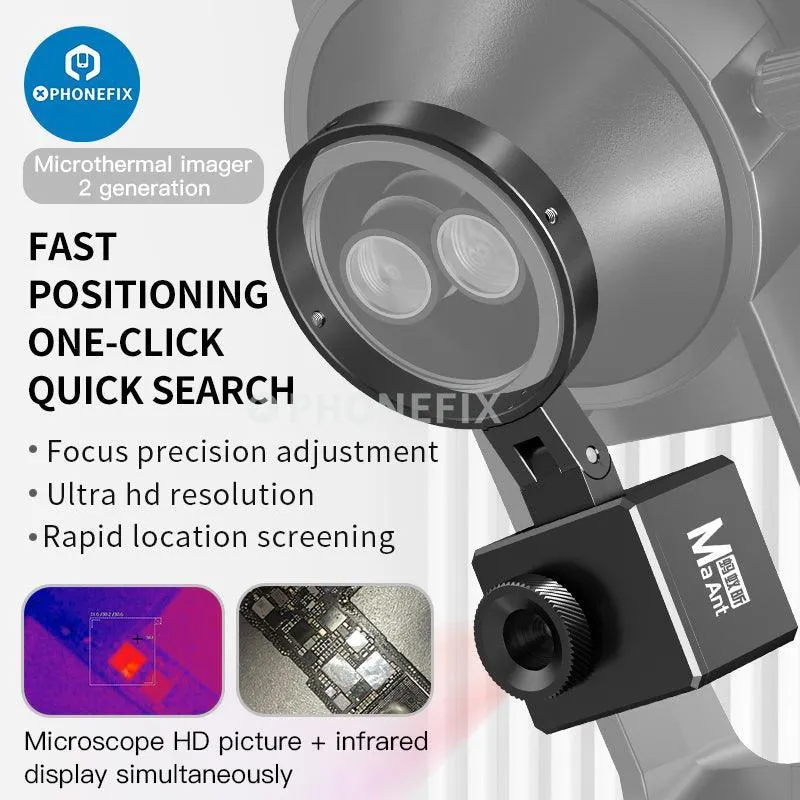

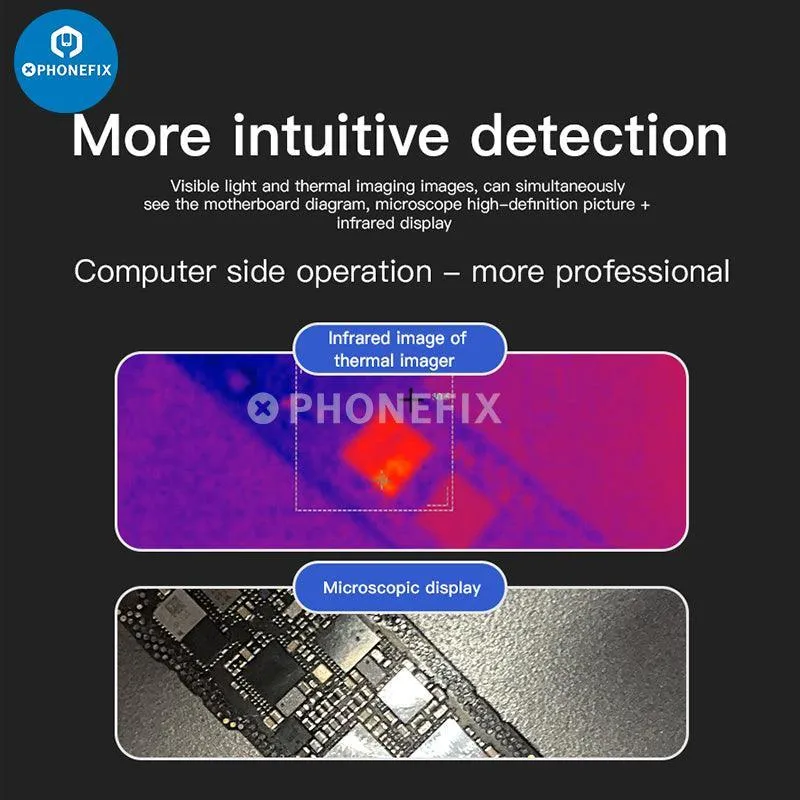

8. Les images en lumière visible et thermique peuvent voir simultanément le schéma de la carte mère, l'image HD du microscope + l'affichage infrarouge simultanément
9. Enregistrez les données de température réelles en temps réel et visualisez les données de température à tout moment et n'importe où.
10. Selon le mode d'analyse de la maintenance des défauts de la carte de circuit imprimé, le point de court-circuit de la carte de circuit imprimé peut être rapidement localisé et le défaut des composants de fuite peut être trouvé, la fuite de courant minimale peut être détectée à environ 6 mA.
11. Pour le mode de distribution du champ thermique des produits et des circuits imprimés, le mode de champ thermique 3D est plus intuitif et la courbe de champ thermique 2D est plus détaillée.

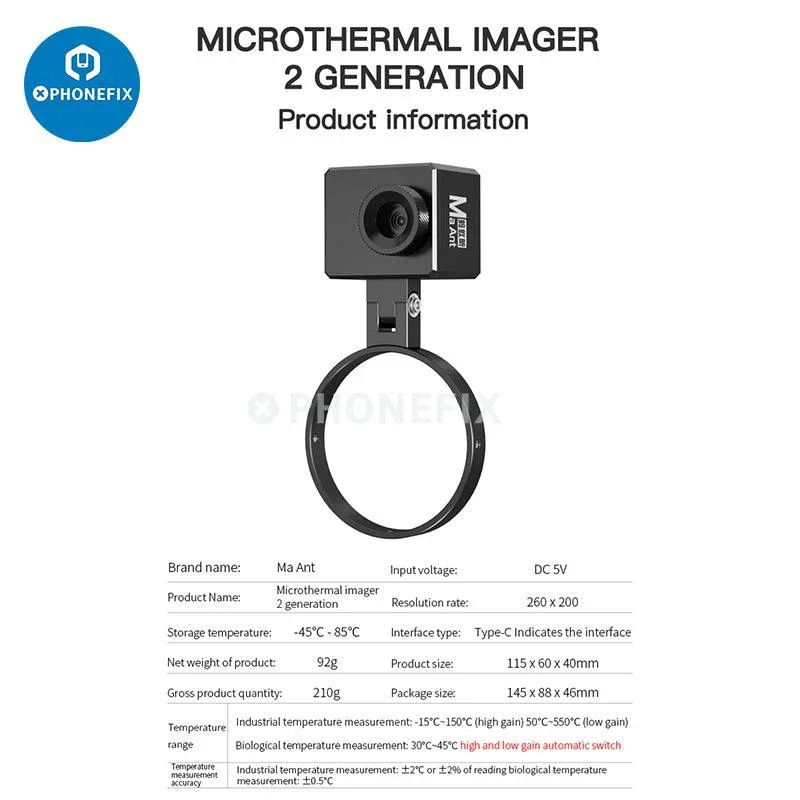

Spécification:

• Nom de marque : MaAnt
• Tension d'entrée: 5V DC
• Nom du produit : Imageur microthermique 2e génération
• Taux de résolution : 260X200
• Température de stockage: -45-85 ℃
• Type d'interface : Type-C Indique l'interface
• Poids net: 92g

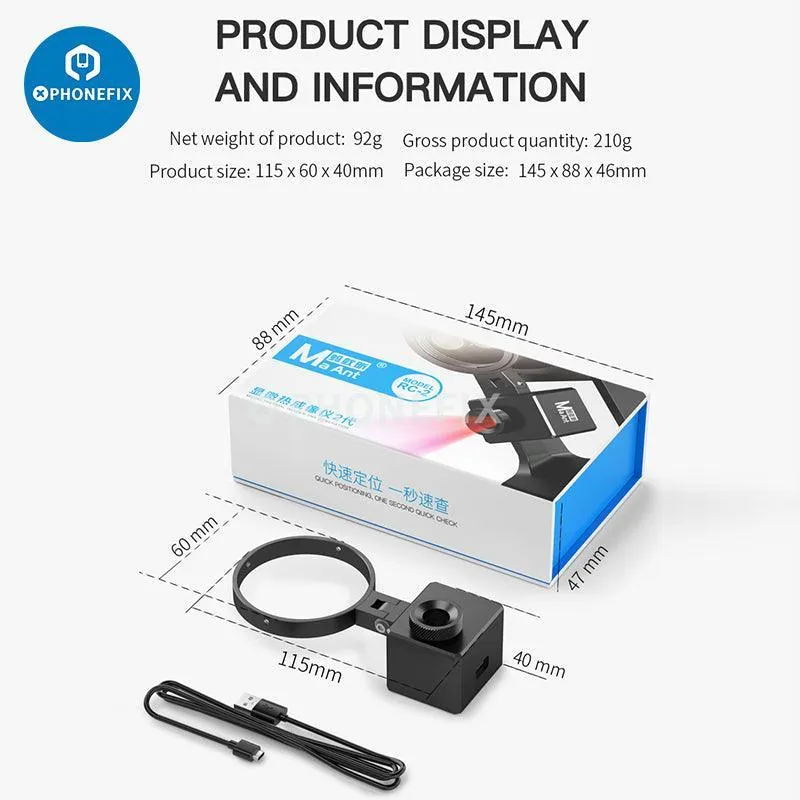

• Taille du produit: 115 * * 60 40mm
• Taille du paquet: 145 * 88 * 46mm
• Plage de température : Mesure de température industrielle : -15~150℃ (gain élevé), 50~550℃ (gain faible) ; Mesure de température biologique : 30~45℃ commutation automatique de gain élevé et faible
• Précision de mesure de la température : Mesure de la température industrielle : ±2℃ ou ±2% de la mesure de la température biologique : ±0.5°C

Articles inclus:

• 1 x imageur thermique
• 1 x câble USB
