Testeur de PD POWER-Z KT002 USB KM003C Type-C Voltmètre Ampèremètre

Testeur PD USB POWER-Z KM001. Voltmètre numérique USB multifonction POWER-Z QC3.0/PD Type-C, détecteur de tension et de courant. Nouveau testeur POWER-Z KT002, détecteur de tension et de courant d'entrée USB. Outil de réparation mobile POWER-Z KM003C, entrée Type-C 0-50 V 0-6 A, PD3.1, outil de test de chargeur 48 V Type-C. Testeur PD POWER-Z pour la réparation de cartes mères de téléphones portables.

Spécifications :

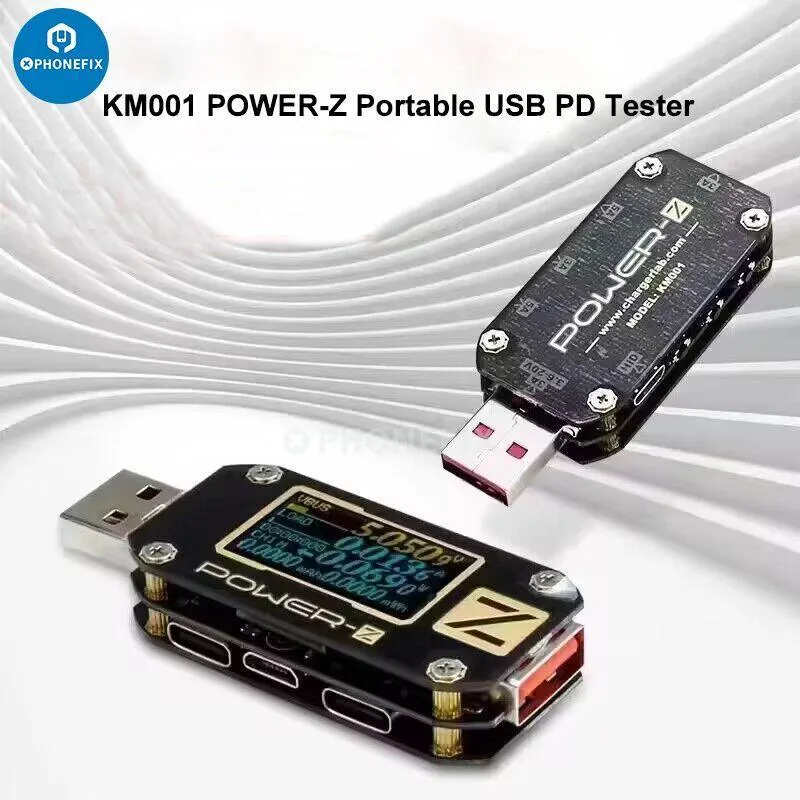

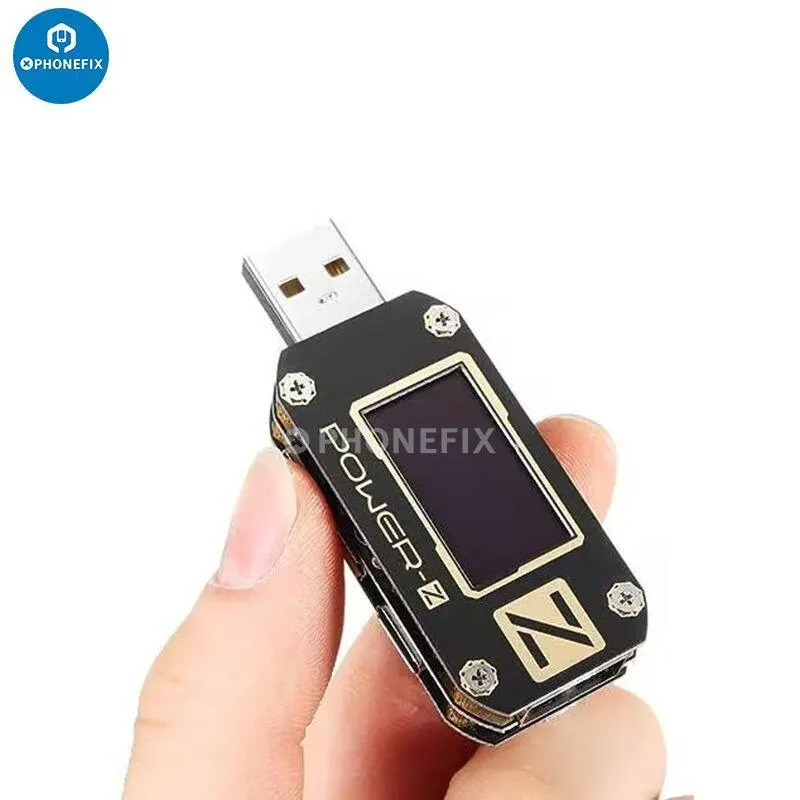

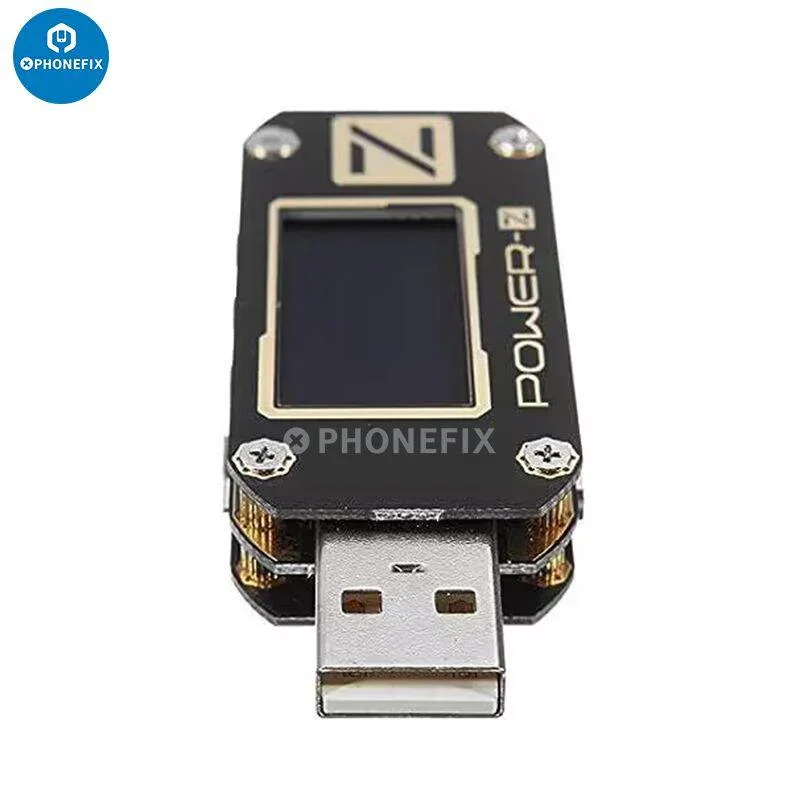

• Testeur USB PD portable KM001 POWER-Z : voltmètre numérique QC3.0/PD, détecteur de puissance de tension et de courant de type C.
• Utilisé pour tester l'instrument PD, le tableau prend pleinement en compte la complexité de la mise à jour de l'interface physique lors de la charge, la diversité et la charge de l'accord, sera l'interface USB-A la plus courante, le port Micro USB, l'interface Type-C intégrée ensemble.
• Contrat de support : USB PD, Qualcomm QC3.0 / 2.0, MTK PE / PE +, Huawei FCP / SCP, Apple 2.4A, BC1.2, DCP.
• Peut être utilisé avec USB Type C sans problème.
• Peut être utilisé de manière universelle avec un DCPS et tout appareil sous une tension de fonctionnement de 20 V, avec un dispositif de passage séparé pour analyser le cycle de démarrage d'un appareil.

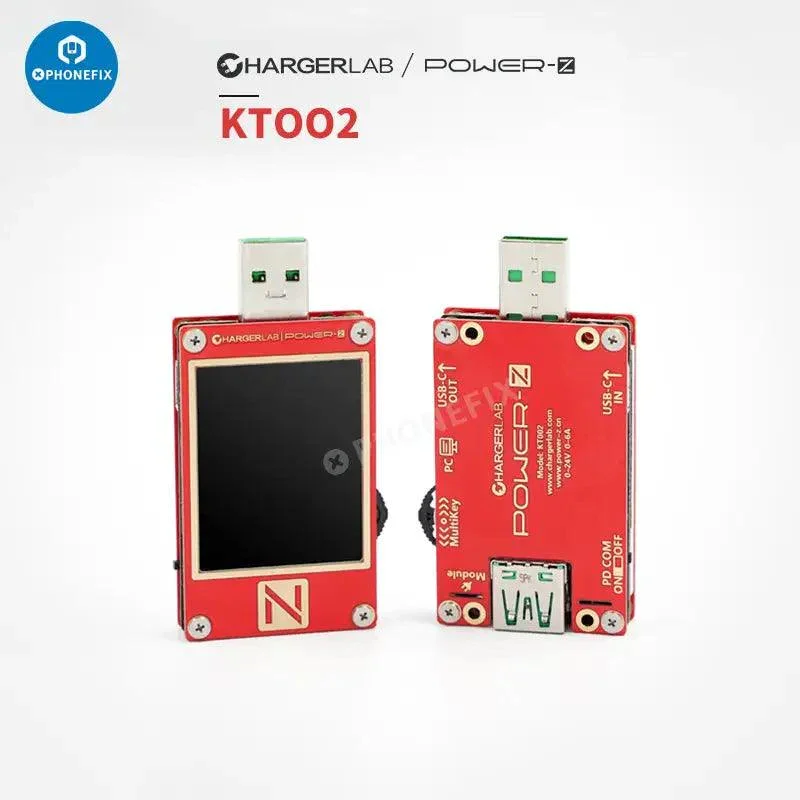

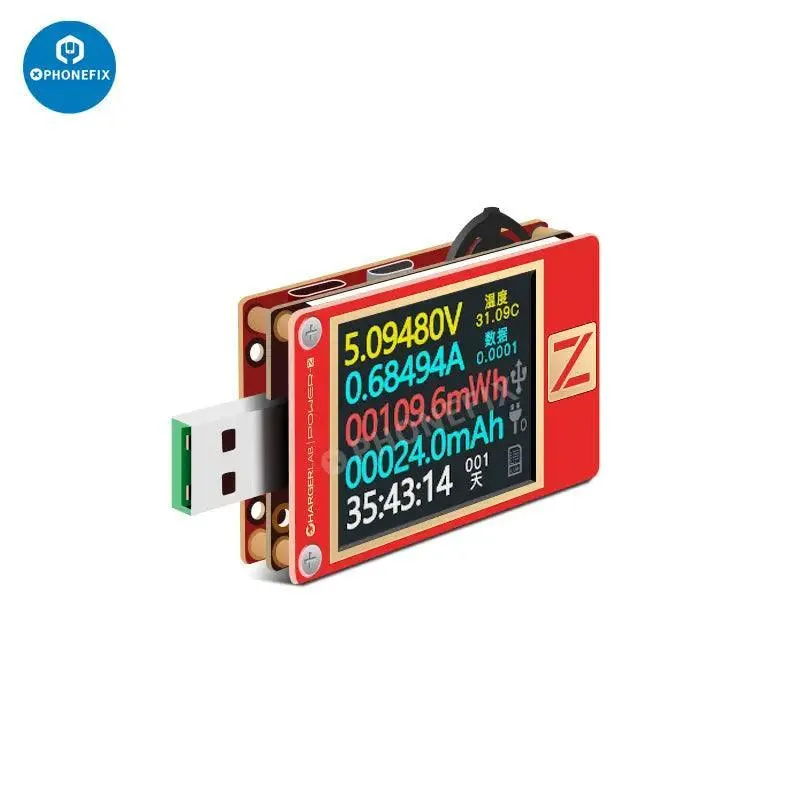

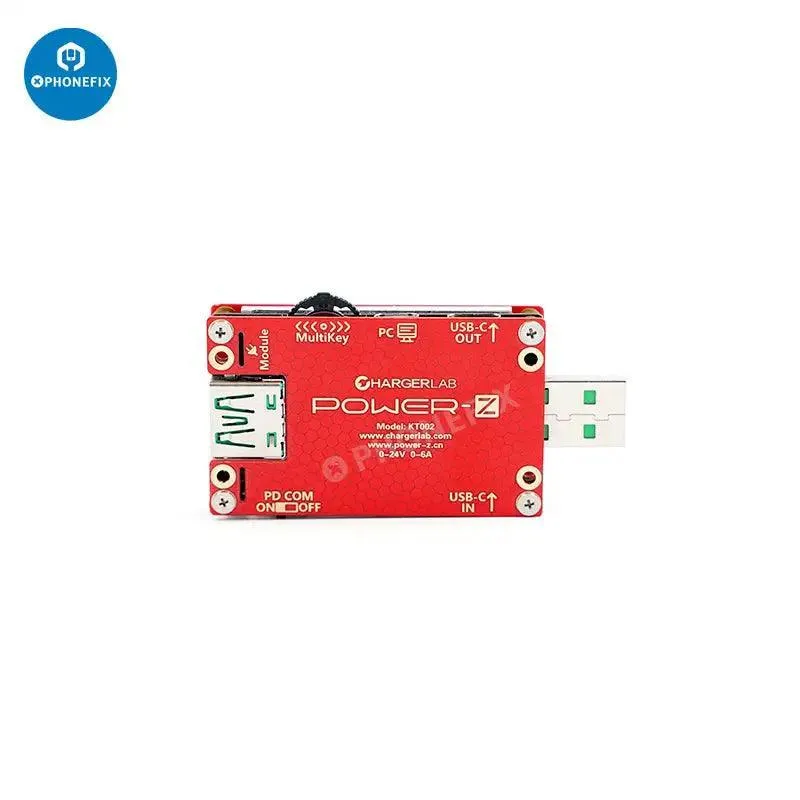

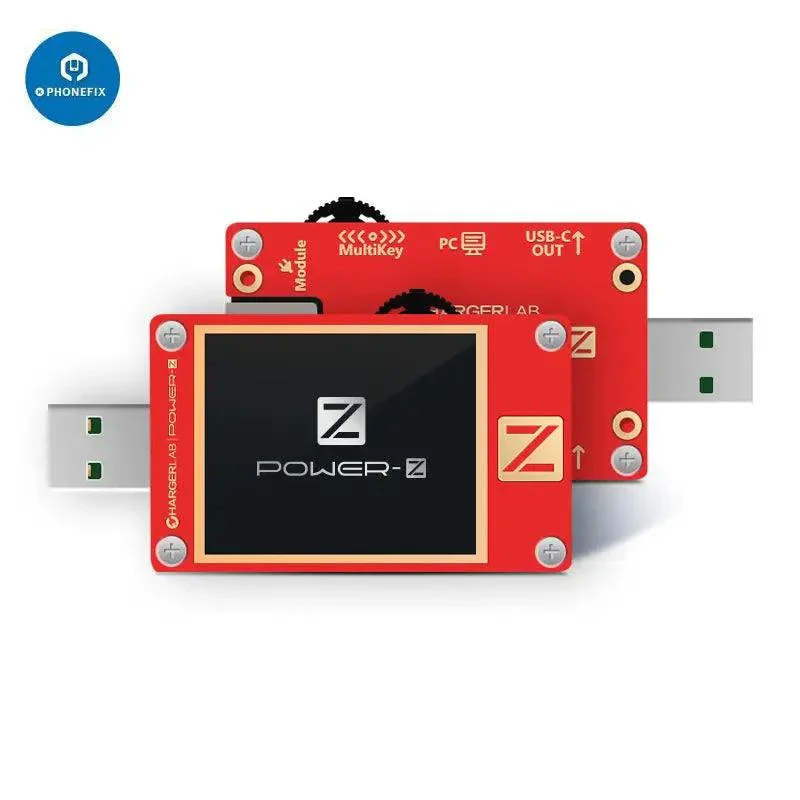

Testeur de tension et de courant USB PD POWER-Z KT002 :
Spécification:
1. Écran TFT de 1.8 pouces.
2. L'écran dispose d'un capteur de gravité.
3. Buzzer intégré.
4. Quatre langues : chinois simplifié, chinois traditionnel, anglais, japonais.
5. Interface à broches complètes, compatibilité renforcée, optimisée pour le protocole spécial des chargeurs Huawei, oppo, OnePlus et autres marques, pas besoin de faire correspondre le câble d'origine, il peut être testé directement.
6. Prend en charge plusieurs protocoles : USB PD3.0, PPD, QC2.0, QC3.0, FCP, SCP, SSCP, AFC, VOOC 4.0, prend en charge VOOC, DASH, WARP, etc.

Les fonctions:
1. Test du protocole de charge rapide.
2. Test de ligne E-Marker.
3. Test de résistance interne du câble.
4. Lecture des données du câble du tableau de bord.
5. Leurre de tension VOOC.
6. Enregistrement de données hors ligne de très grande capacité.
7. Logiciel de communication PC puissant, pilote sans installation, gestion intégrée des données en ligne et hors ligne, étalonnage de l'instrument et mise à niveau du micrologiciel.

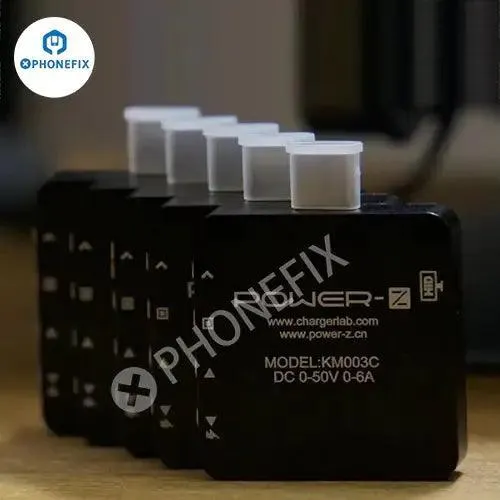

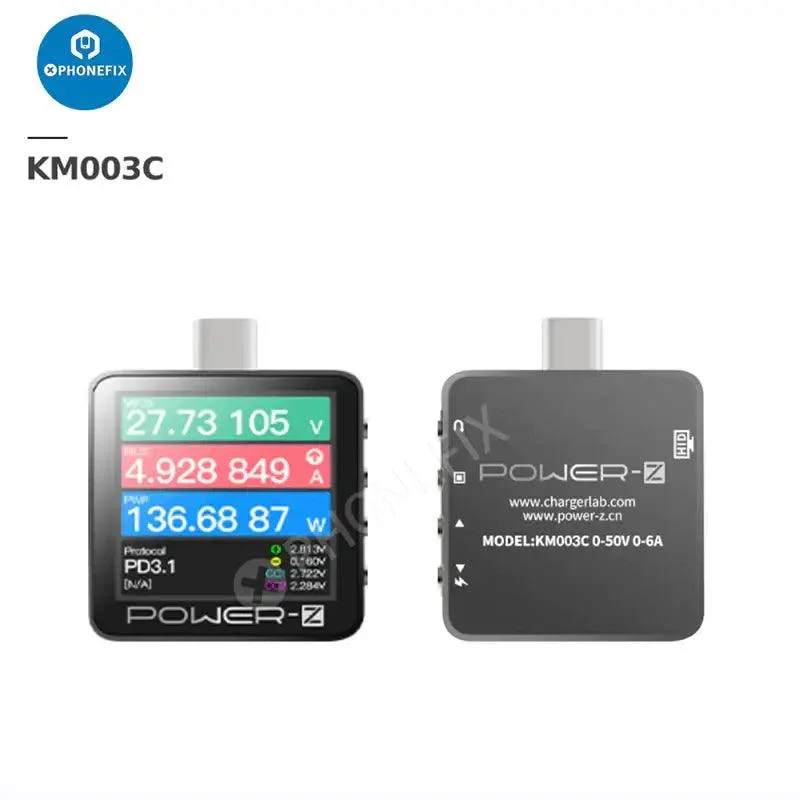

Testeur POWER-Z KM003C Type-C :
Spécifications :
1. Nombre de groupes d'enregistrements hors ligne : 4 Mo de stockage interne.
2. Capacité énergétique maximale du groupe : 15-40.
3. Précision : 0.00003.
4. Interface HD : Type-C. Type d'interface de test : Type-C.
5. CAN : 20 bits.
6. Écran : 1.54 pouces, résolution 240x240, matériau IPS, prend en charge la détection de gravité.
7. Durée de vie en cas de panne de courant : 5 s.
8. Processeur : pour ARM Cortex-M4 192 MHz.
9. Matériau du boîtier : boîtier en aluminium CNC.
10. Prise en charge de PD3.1, anglais, chinois.
11. Type d'opération : Clé
12. Alimentation, port de communication : Type-C (5 V)
13. Résistance interne de l'interface : environ 20 mΩ
14. Courant de fonctionnement typique : 15~50 mA
15. Précision de la tension : 0.00002 V. Plage de tension : 0-50 V.
16. Précision du courant : 0.00003 A. Plage de courant : 0-6 A.
17. Température de fonctionnement : -10 à 60°C.
18. Prise en charge de la lecture du code SN du chargeur Apple.
19. Ordinateur supérieur : nouvelle interface, qualité d'image 4K, 10 millions de données, fonction de capture de 10,000,000 XNUMX XNUMX de paquets.

Caractéristiques :
1. Le testeur de charge rapide ChargeLAB POWER-Z KM003C récemment mis à niveau prend en charge USB PD3.1.
2. La nouvelle norme de charge rapide USB PD3.1 prendra en charge une tension de sortie jusqu'à 48 V et augmentera la puissance de charge à 240 W en même temps.
3. Pour le chargeur Apple 140W prenant en charge 5V, 9V, 15V, 20V et 28V.
4. Prise en charge de la détection de protocole : PD3.1, QC4, QC5, SCP, FCP, AFC, VFCP, SVOOC, MTK, EPR et UFCS.
5. Taille d'écran de 1.54", résolution 240x240, haute luminosité, écran à nouveau mis à niveau.
6. Ajout de fonctions telles que Super-VOOC, VIFC et QC5 pour détecter et tromper.
7. Espace ROM plus grand, plus de capacités d'extension, bénédiction de la puce M4, capacités de traitement plus rapides, haut niveau.
8. La machine dispose d'une fonction de capture de paquets PD.

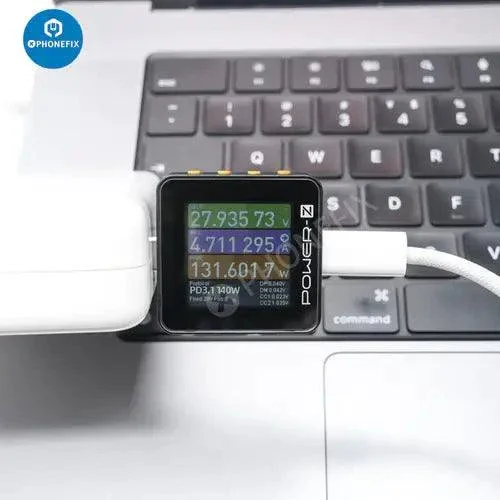

9. La page principale affiche la tension, le courant et la puissance dans l'ordre de haut en bas, et le coin inférieur gauche affiche le protocole de charge qui peut être utilisé.
10. La page d'affichage peut basculer entre un taux de rafraîchissement de 4 sps, 15 sps, 60 sps et 1 XNUMX sps.
11. Il peut afficher la courbe de fonctionnement de la tension et du courant pendant la charge ; les formes d'onde de fonctionnement de D+ et D- et CC1 et CC2.
12. Prise en charge de la détection du protocole de charge rapide, les protocoles actuellement pris en charge incluent : pour FCP, SCP, AFC, QC3.0, QC4+, QC5, PD3.1, PD3.0, PPS, Apple 2.4A, VOOC, SVOOC, VIFC, UFCS, etc.
13. Détection du fil du câble de données, en lisant les informations de la puce E-marker à l'intérieur du fil, les performances de puissance et de transmission prises en charge par le fil peuvent être obtenues.
14. Pour la lecture du code SN du chargeur Apple.
15. Enregistrement hors ligne des données de charge, vous pouvez utiliser une seule machine pour enregistrer les modifications de données de l'appareil pendant la charge et les stocker sous forme de données, les utilisateurs peuvent appeler et consulter sur l'ordinateur hôte et exporter des graphiques.
16. Prise en charge de l'ordinateur hôte. Ce dernier offre des fonctionnalités très puissantes, étendues au PC, incluant la lecture, l'enregistrement et l'exportation de données, ainsi que la régulation de la tension de leurre de protocole, l'analyse du protocole PD, la mise à niveau du firmware du testeur, et d'autres fonctions. Prise en charge du fonctionnement simultané de plusieurs caméras, en principe sans limite de nombre. Actuellement, l'ordinateur hôte ne prend en charge que les systèmes Windows 10 et Windows 11.

Application:
- Surveillance de la puissance de charge du téléphone portable.
- Test d'entrée et de sortie d'alimentation mobile.
- Test du protocole de charge rapide multi-spécifications du chargeur.
- Test de l'appareil du protocole PD.
- Test de puissance de charge sans fil QI.
- L'enregistrement des courbes de tension et de courant, etc. doit être utilisé à certains endroits.

Démarrage rapide:
1. Insérez le port Type-C du Power-Z dans le port de charge du téléphone mobile.
2. Insérez le chargeur d’origine dans le port C situé au bas du Power-Z.
3. Allumez l'appareil et commencez à l'utiliser, surveillez facilement la tension de charge, le courant, la puissance et d'autres données.

Description de la clé (de haut en bas) :
- Bouton 1 : Retour, ajustez la direction d'affichage du texte sur l'interface principale.
- Bouton 2 : OK, ajustez la fréquence de rafraîchissement des données sur l'interface principale.
- Bouton 3 : Page précédente, curseur vers le haut.
- Bouton 4 : Page suivante, le curseur descend.

À noter:
1. Le manuel du code QR apparaîtra lorsque vous l'ouvrirez pour la première fois, vous pouvez choisir de l'ignorer et de « commencer à l'utiliser » directement.
2. La version actuelle du firmware est une version de test. Veuillez m'excuser pour quelques bugs mineurs qui n'affectent pas l'utilisation. Certaines fonctionnalités et problèmes non résolus seront ajoutés et corrigés lors des prochaines mises à jour.
3. HID est une interface de données permettant de se connecter à l'ordinateur hôte et à la suite PC (pour l'instant uniquement sous Windows). Elle peut être utilisée pour une alimentation 5 V pendant les tests, ce qui est plus stable.
4. La version officielle du manuel sera mise à jour en même temps que le firmware officiel.
